Предназначен для измерения объема (массы) и объемного (массового) расхода жидкостей, газов, насыщенного и перегретого пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.

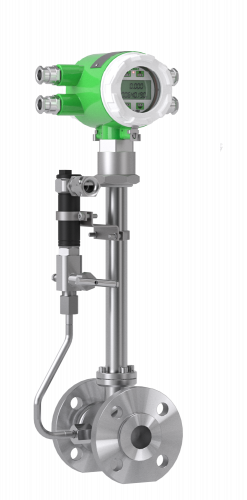

Расходомер-счетчик вихревой ЭМИС-ВИХРЬ 200 предназначен для коммерческого и технологического учета:
- попутного нефтяного газа;
- насыщенного и перегретого пара;
- природного газа;
- сжатого воздуха;
- кислорода, водорода, азота, аммиака и других технических газов;
- жидкостей вязкостью не более 7 мПа*с.
Прибор имеет встроенный вычислитель и несколько вариантов исполнения с датчиками давления и температуры. Такой расходомер 3 в 1 способен выполнять функцию узла учета и вычислять массу пара, газов и воды, приводить расход газов к стандартным или нормальным условиям в соответствии с алгоритмами:
- вода, перегретый и насыщенный пар по ГСССД МР 147-2008,
- азот, кислород, аргон, ацетилен, водород и диоксид углерода по ГСССД МР 134-2007;
- воздух по ГСССД 8-79;
- влажный нефтяной газ по ГСССД МР113-03;
- природный газ по ГОСТ 30319.2-2015, по ГОСТ Р 8.662-2009 или по ГОСТ 30319.3-2015.
Вихревой расходомер 3 в 1 изготавливается с четырехпроводной схемой подключения.
Чтобы купить вихревой расходомер-счетчик ЭМИС-ВИХРЬ 200, пожалуйста, укажите в опросном листе параметры технологического процесса и желаемый вариант исполнения прибора.
Преимущества многопараметрического расходомера-счетчика ЭМИС-Вихрь 200 (3 в 1)
- Класс точности 0,7% измерения расхода газа;
- Содержание газовых включений в жидкости не более 2,5% по объёму для расходомеров-счетчиков класса точности 0,5% и не более 4% для классов точности 1 и 1,5%;
- Возможность измерения расхода жидкостей с содержание газовых включений до 15% по объёму с погрешностью до ±6,5%;
- Цифровая фильтрация сигнала;
- Имитационная поверка, в том числе без демонтажа с трубопровода;
- Приведение измерений газа и ПНГ к стандартным условиям и расчета массы воды и пара по встроенным аттестованным алгоритмам;
- Удаленная передача данных, настройка, поверка и диагностика через Modbus RTU по интерфейсам RS-485, USB, HART;
- Встроенный и аттестованный вычислитель;
- Бесплатное фирменное сервисное и диагностическое ПО ЭМИС - Интегратор;
- Изготовление вихревых расходомеров под геометрические размеры конкурентов для замены без изменения установочных размеров на объекте;
- Межповерочный интервал 5 лет.
Видео
|
Измеряемая среда
|
Газ, Жидкость, Пар |
|
Тип расхода
|
Масса, Объём |
|
Спец. исполнение
|
Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Сероводородное |
|
Давление измеряемой среды, МПа
|
до 25 |
|
Взрывозащита
|
1 Exd IIC (T1-T6) Gb X |
|
Выходные сигналы
|
Частотно-импульсный (с NAMUR или с «откр. коллект.»); Аналоговый: токовый 4…20мА (с NAMUR NE43 или без); Цифровой: HART с наличием DD и FDT/DTM библиотек; USB (технологический). |
|
Напряжение питания, В
|
12-30 |
|
Погрешность, %
|
жидкость / газ, пар: до ±0,5 / до ±0,7 |
|
Температура измеряемой среды, °С
|
-60…+320 |
|
Температура окружающей среды, °С
|
-60…+70 |
|
Межповерочный интервал
|
5 лет |
|
Пылевлагозащита
|
IP 66/68 |
|
Диаметр условного прохода, мм
|
25…300 мм |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
