Вибрационный сигнализатор уровня жидкости в резервуарах.
Ex tb IIIC T80°C / T95°C / T130°C / T190°C Db

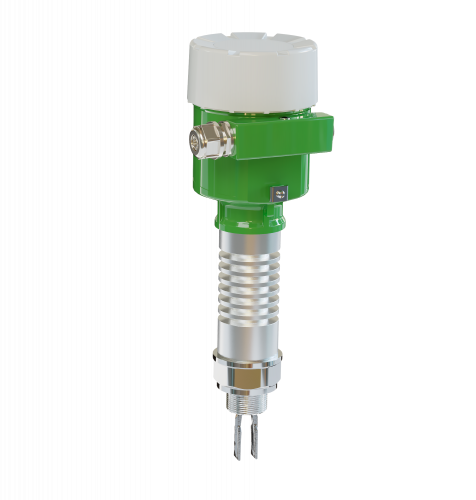

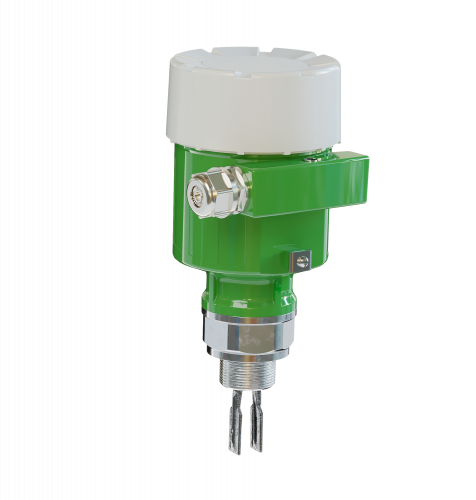

Вибрационный сигнализатор уровня «ЭМИС-Сигнал» представляет собой датчик уровня в резервуаре, который показывает достижение определенного уровня контролируемой среды в резервуаре или трубе. Он состоит из сенсора в виде камертона (вибровилки, вилки), который контактирует с контролируемой средой, и электронного блока, формирующего специальные сигналы при выходе значения уровня за пределы допустимых параметров.

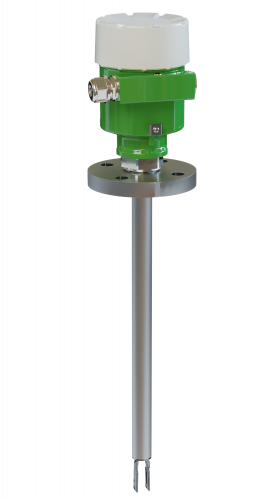

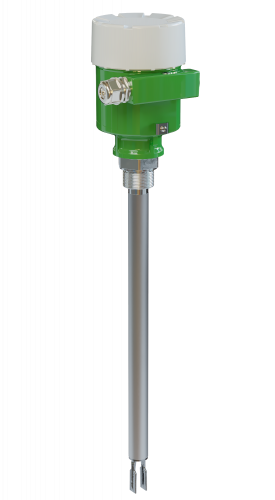

В стандартном исполнении «вибровилка» имеет длину для жидкости 50 мм, при спецзаказе возможно удлинение до 6 000 мм.
Датчик контроля уровня жидкости работает по следующему принципу: от пьезоэлектрического преобразователя на сенсор задаются колебания возбуждаемые на резонансной частоте, примерно 1200 Гц. Частота резонанса колебательной системы зависит от сопротивления среды, в которой находится сенсор, а значит от глубины погружения в жидкость. В тот момент, когда происходит изменение состояния среды между вилками, частота колебаний изменяется. Изменение частоты отслеживает микропроцессор, который формирует управляющий сигнал - переключает состояние выходных контактов сигнализатора уровня жидкости, которые представляют из себя твердотельное реле, с последующим включением/выключением механизмов, устройств.
Точка переключения для воды составляет около 13 мм от кончика вилки по вертикали и горизонтального края вилки. Точка переключения варьируется для различных жидкостей с разной плотностью, при этом плотность жидкости должна быть не менее 500 кг/м3
В отличие от аналогов, использующих другие физические принципы, вибрационный датчик предельного уровня нечувствителен к проводимости или диэлектрической проницаемости среды, к наличию пены или мусора на её поверхности, а также газовых и твердых включений в её объеме.
Вибрационный сигнализатор предельного уровня имеет две пары нормально замкнутых и нормально разомкнутых контактов. Их переключение зависит от установки сигнализации уровня (верхнего или нижнего) и наличия контакта со средой.
В качестве индикатора используется светодиод, на котором отображается состояние контактов.
|
Давление измеряемой среды, МПа
|
6,3 |
|
Допустимое атмосферное давление кПа
|
84,0...106,7 |
|
Взрывозащита
|
1Ex db IIC T6...T2 Gb X; Ex tb IIIC T80°C / T95°C / T130°C / T190°C Db |
|
Срок службы
|
12 |
|
Температура измеряемой среды, °С
|
-60...+190 |
|
Температура окружающей среды, °С
|
-60…+75 (от -70 °С до +75 °С с термочехлом) |
|
Пылевлагозащита
|
IP 66 / IP 67 |
|
Относительная влажность воздуха, %, не более
|
95 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
