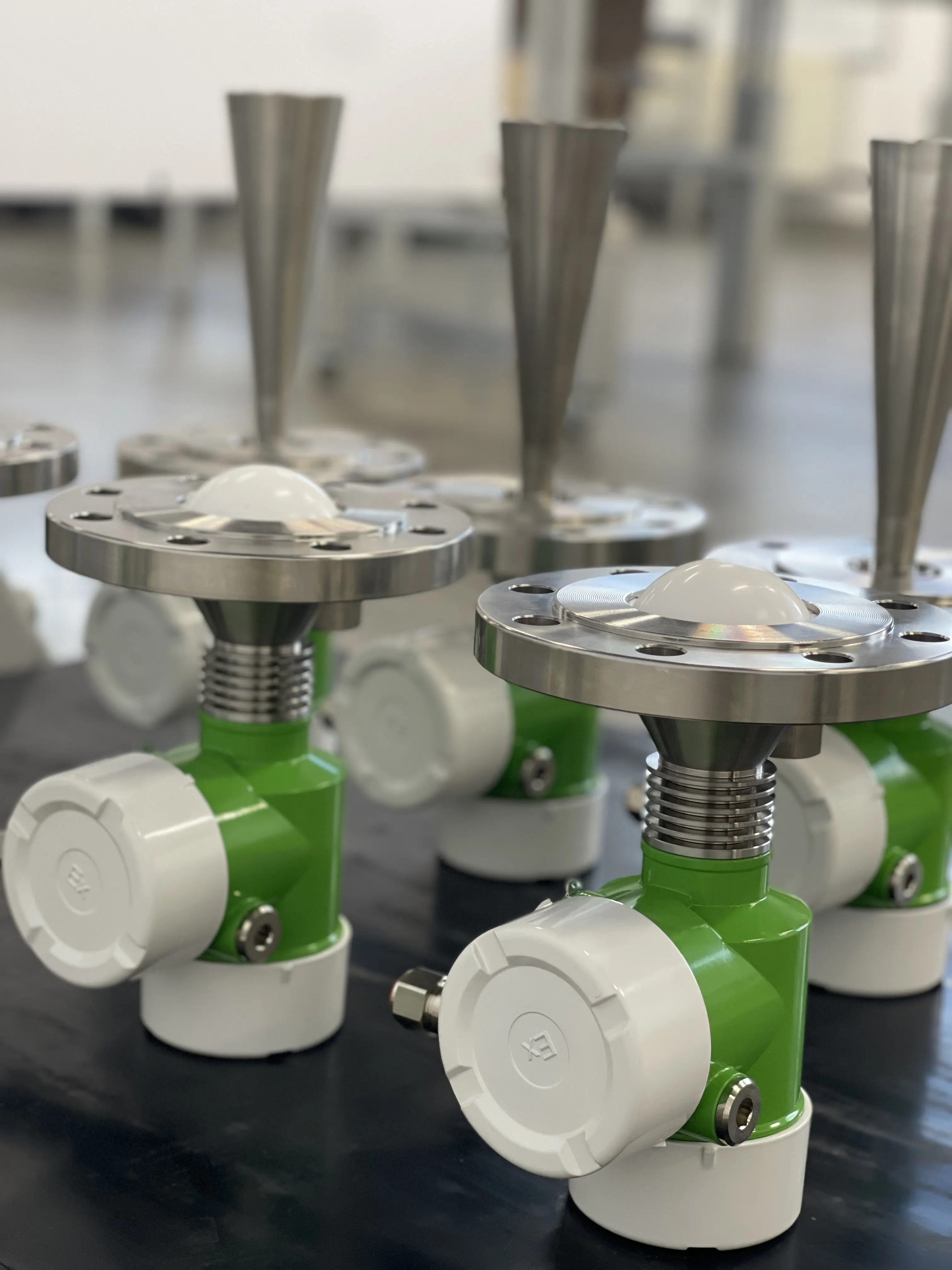

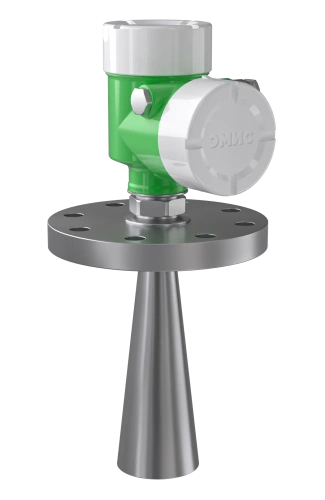

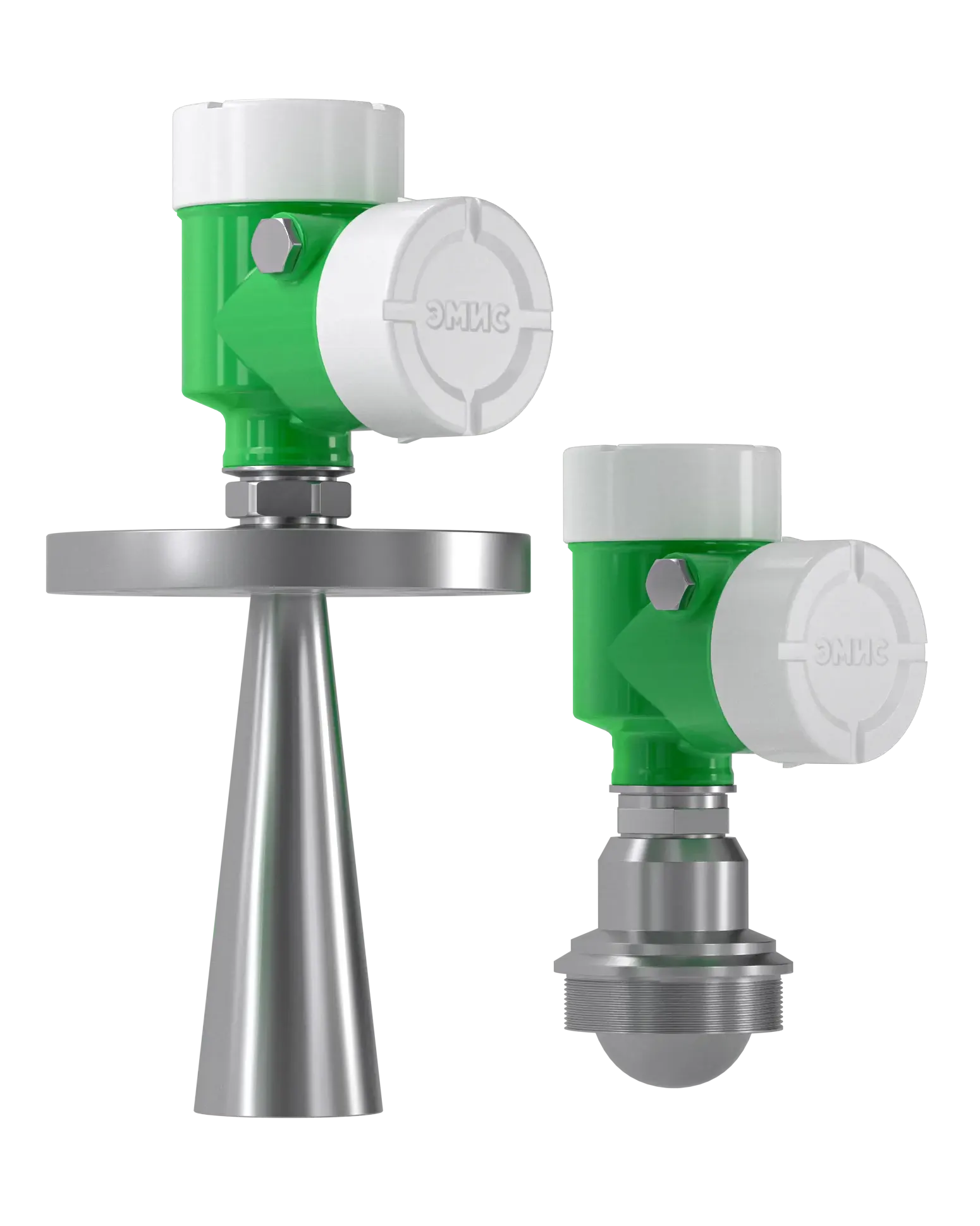

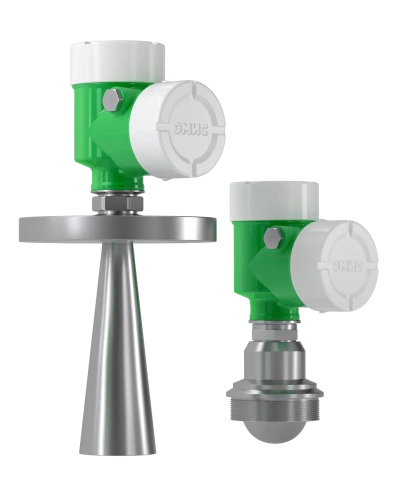

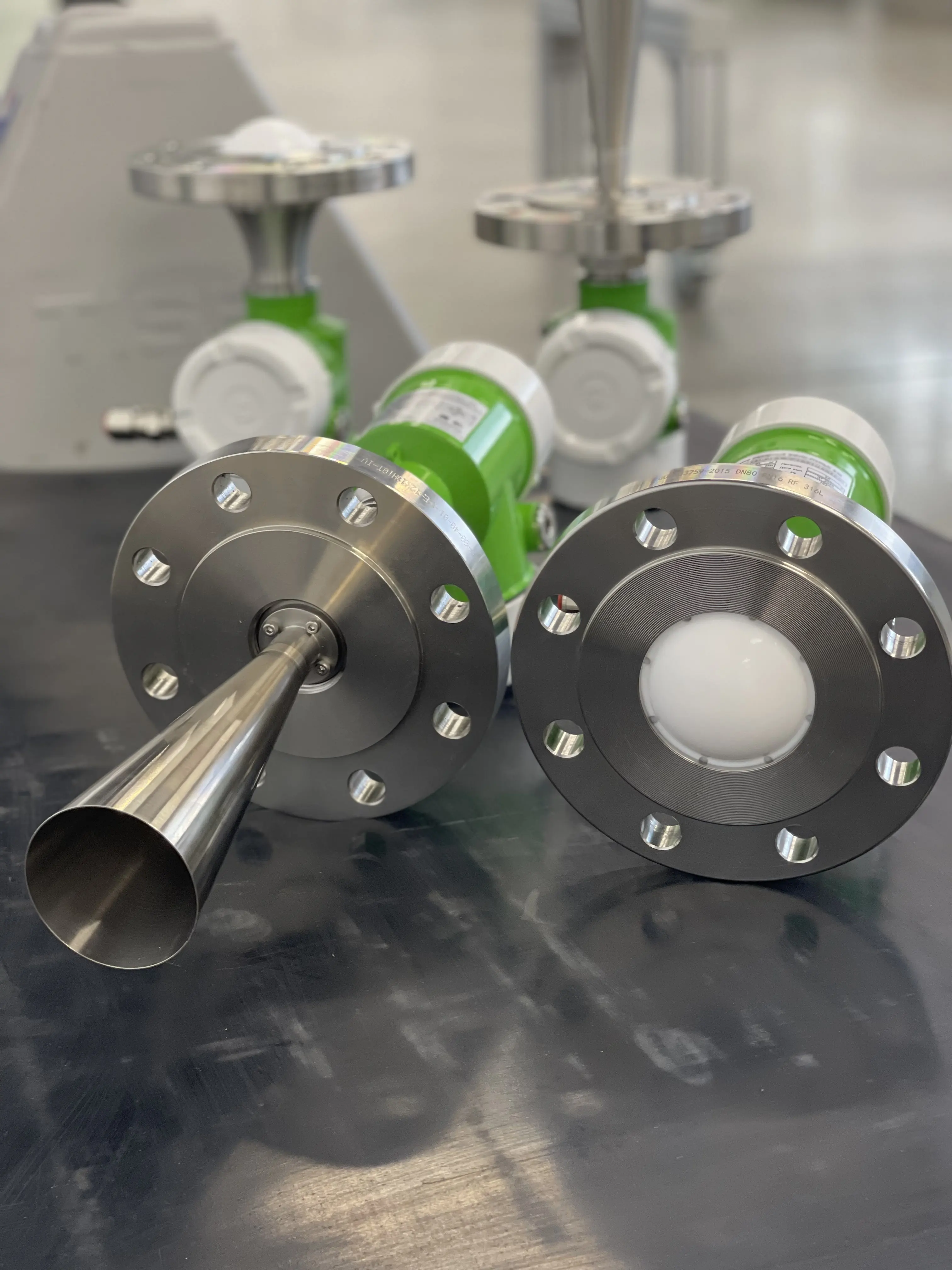

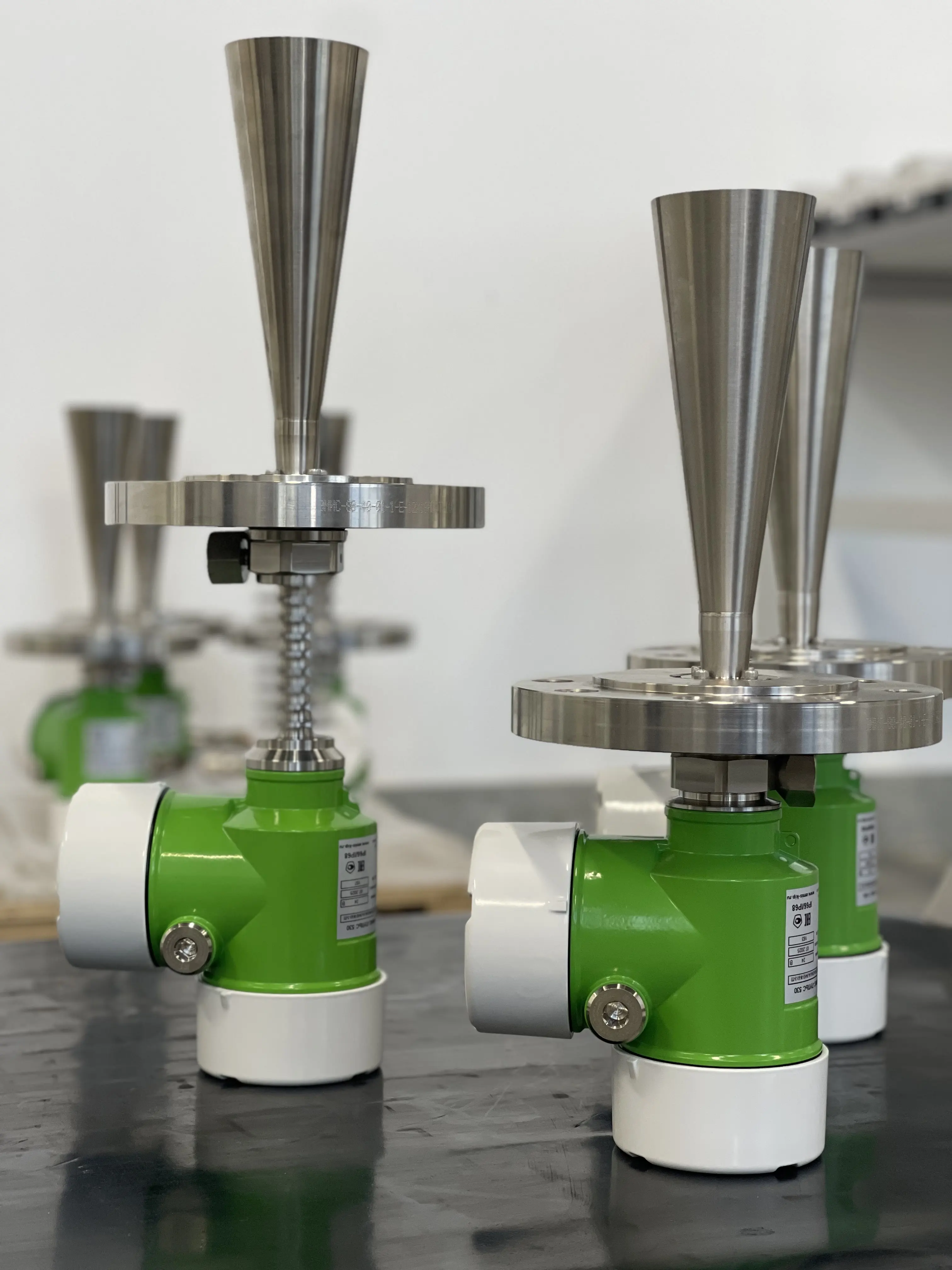

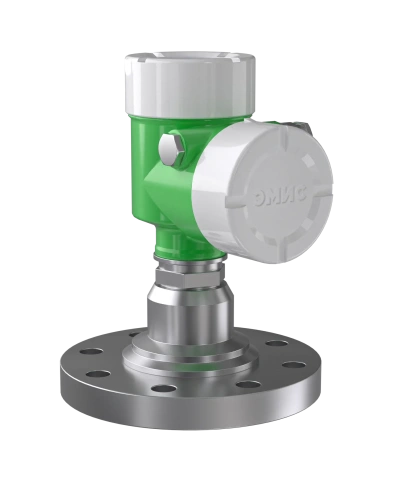

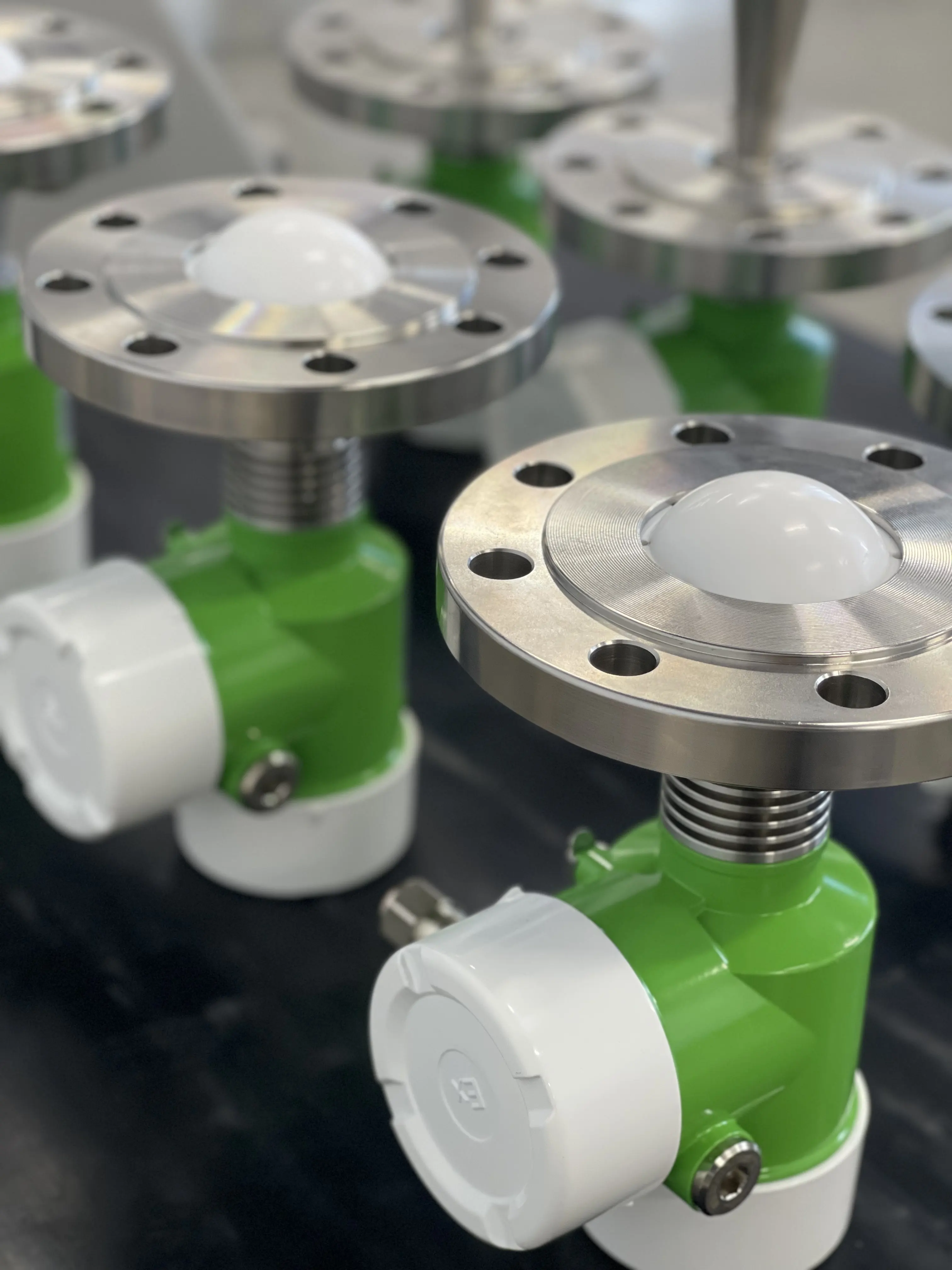

Уровнемер радарный ЭМИС-ПУЛЬС 530 предназначен для измерения уровня жидкости (в том числе сжиженных газов) и сыпучих материалов при атмосферном и избыточном давлении.
Ex ia IIIC T80°C…T450°C;
0Ex ia IIB T6…T1 Ga X;
Ex ia IIIB T80°C…T450°C;
1Ex db IIC T6…T1 Gb X;
Ex tb IIIC T80°C...T450°C;
1Ex db ia IIC T6...T1 Gb X.
Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя разность частот излучаемого и принимаемого сигналов, вычисляется значение уровня измеряемой среды.
Типовые применения
- Резервуары-хранилища и буферные резервуары, содержащие жидкость (масло, газовый конденсат, воду, химикаты и др.)
- Реакторы, в том числе со сложными условиями процесса: сильная турбулентность, пенообразование, конденсация, высокие температуры и давление.
- Успокоители для сжиженного газа, с кипящей поверхностью и быстро изменяющимся уровнем, за счет подъема газа
- Смесители и мешалки, работа в условиях вибрации и изменения свойств жидкости
- Открытые резервуары – от небольших отстойников до крупных плотин.
- Хранилища сыпучих и твердых материалов, измерение при резком изменении уровня.
Управляющая программа для уровнемеров ЭМИС-ПУЛЬС предоставляется заказчику бесплатно.
|
Измеряемая среда
|
Жидкость, Сжиженные газы, Сыпучие |
|
Давление измеряемой среды, МПа
|
4 МПа |
|
Взрывозащита
|
0Ex ia IIC T6…T1 Ga X; Ex ia IIIC T80°C…T450°C; 0Ex ia IIB T6…T1 Ga X; Ex ia IIIB T80°C…T450°C; 1Ex db IIC T6…T1 Gb X; Ex tb IIIC T80°C...T450°C; 1Ex db ia IIC T6...T1 Gb X. |
|
Выходные сигналы
|
Аналоговый 4-20 мА / цифровой HART v7 |
|
Напряжение питания, В
|
24 В постоянного, 220 В переменного |
|
Температура измеряемой среды, °С
|
от -60 до +450 |
|
Температура окружающей среды, °С
|
от -60…+85 (от -70 °С до +85 °С с термочехлом) |
|
Пылевлагозащита
|
IP66/IP67; IP66/IP68 |
|
Материал
|
Корпус: Алюминий / нержавеющая сталь. Антенна: Стали – 304/316; фторопласт – PTFE (в зависимости от типа антенны) |
|
Технологическое присоединение
|

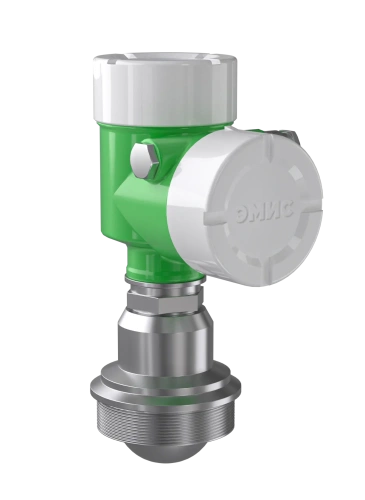

Фланцевое присоединение от Ду50, фланцы ГОСТ, EN, ASME, Резьбовое присоединение от 1,5 дюймов; тип резьбы – G и NPT |
|
Диапазон измерений
|
до 100 метров (в зависимости от типа антенны) |
|
Частота
|
6 ГГц – конические, стержневые; 26 ГГц – конические, параболические, противокоррозионные; 80 ГГц – линзовые антенны. |
|
Диэлектрическая проницаемость среды
|
от 1,4 (в зависимости от типа антенны и измеряемой среды) |
|
Кабельные вводы
|
М20х1,5 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
