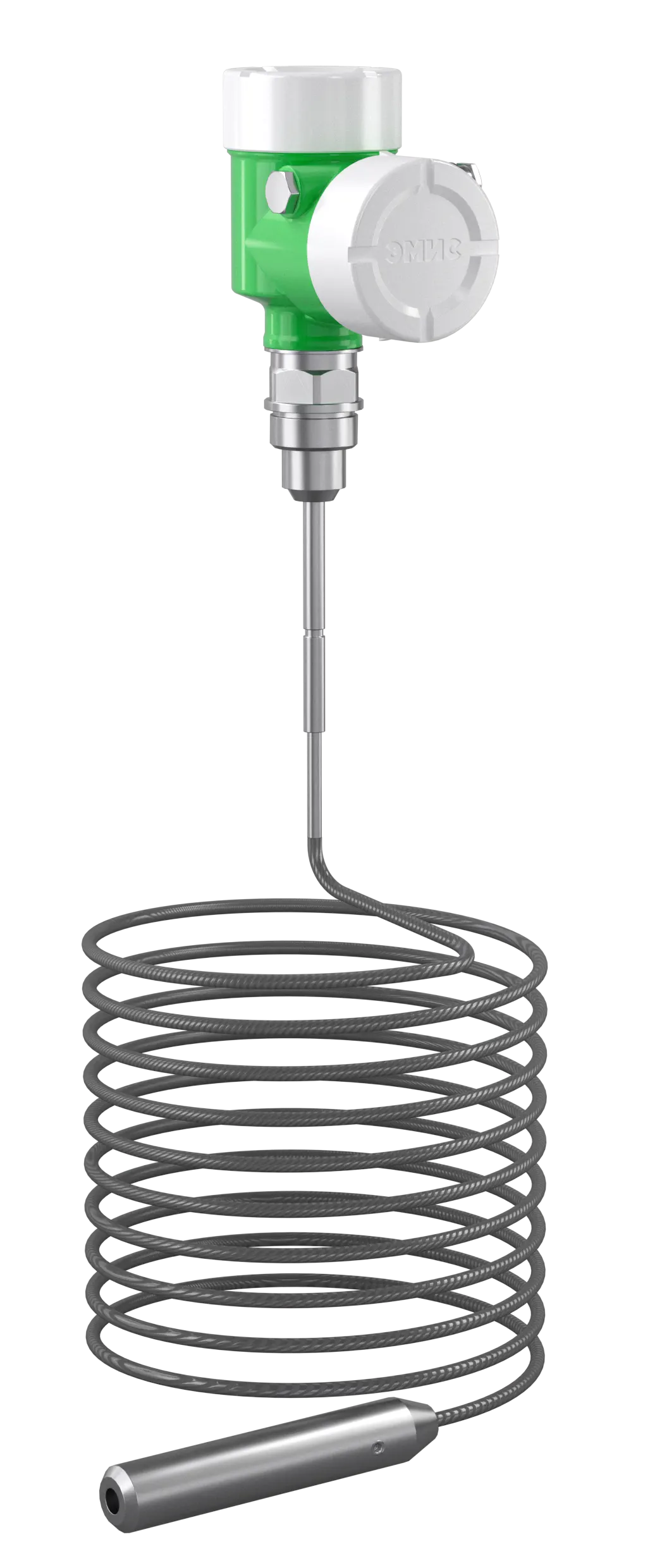

Волноводные уровнемеры ЭМИС-ПУЛЬС 540 предназначены для измерения и контроля уровня и границы раздела фаз жидких и сыпучих сред.
0Ex ia IIB T6…T1 Ga X
1Ex db IIC T6…T1 Gb X
1Ex db ia IIC T6…T1 Gb X
Ex ia IIIC T80°….T450°C Da X
Ex ia IIIB T80°….T450°C Da X
Ex tb IIIC T80°….T450°C Db X
Цифровой: HART v7
Дискретный: «сухой контакт», «открытый коллектор»
- при Lmin ≤ Lизм < Lпер (коаксиальный зонд) ±5 мм
- при Lпер ≤ Lизм ≤ Lmax ±1; ±2; ±3; ±3,5; ±5 мм
Уровнемеры волноводные ЭМИС-ПУЛЬС 540 предназначены для измерений уровня жидкости, в том числе сжиженных газов, и сыпучих материалов при атмосферном и избыточном давлении.
Принцип действия волноводных уровнемеров основан на излучении электромагнитных импульсов, распространяющихся вдоль зонда в сторону измеряемой среды. При достижении среды с другой диэлектрической проницаемостью часть импульсов отражается и передаётся обратно.
На основании временной задержки между излученным и принятым сигналом рассчитывается значение уровня измеряемой среды. Аналогичным образом измеряется расстояние между сенсором и границей раздела двух жидких сред с различными коэффициентами диэлектрической проницаемости.
Волноводные уровнемеры ЭМИС-ПУЛЬС 540 могут выпускаться в различных исполнениях
- по типам корпусов: односекционный и двухсекционный;

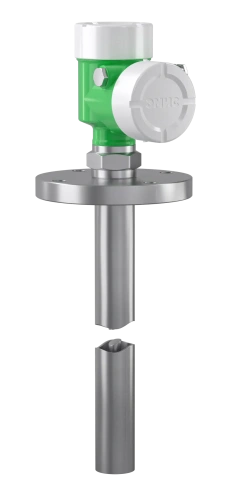

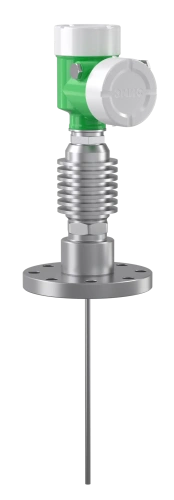

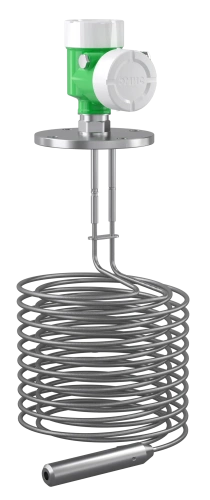

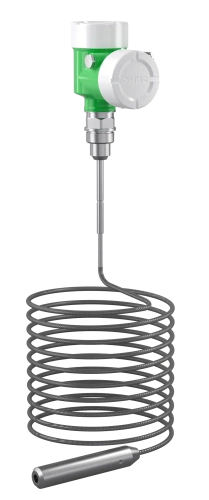

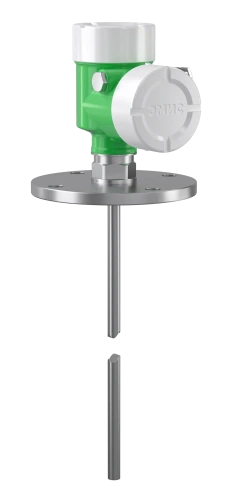

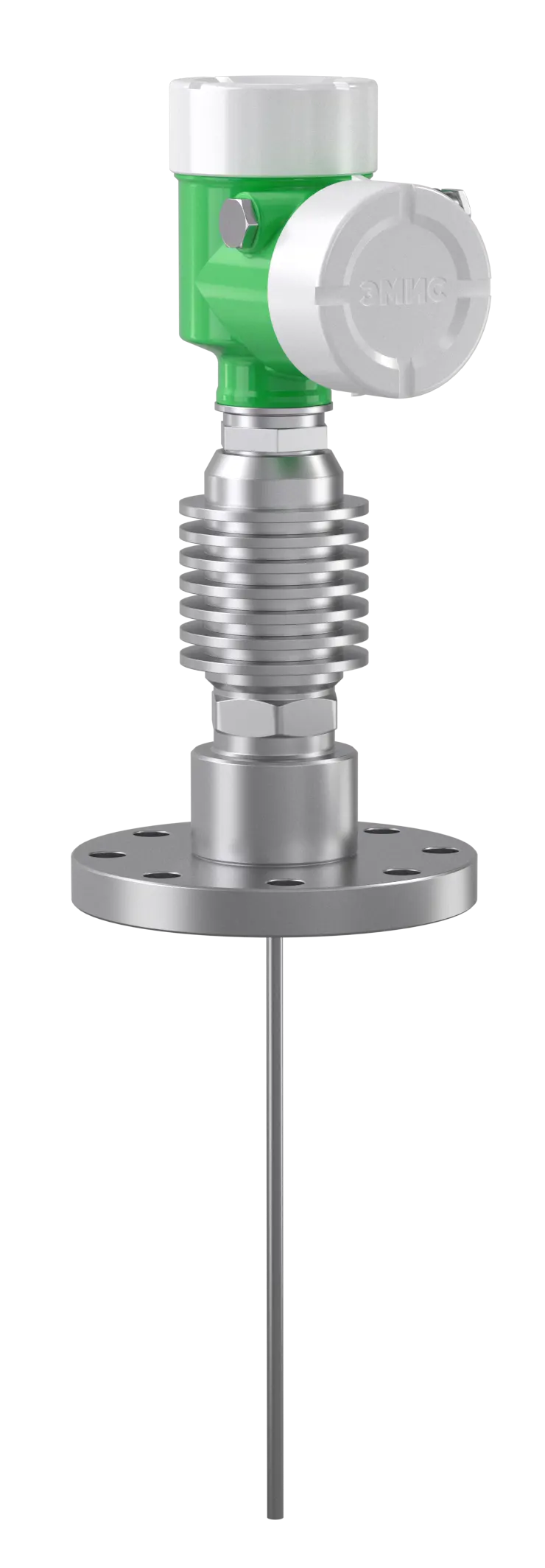

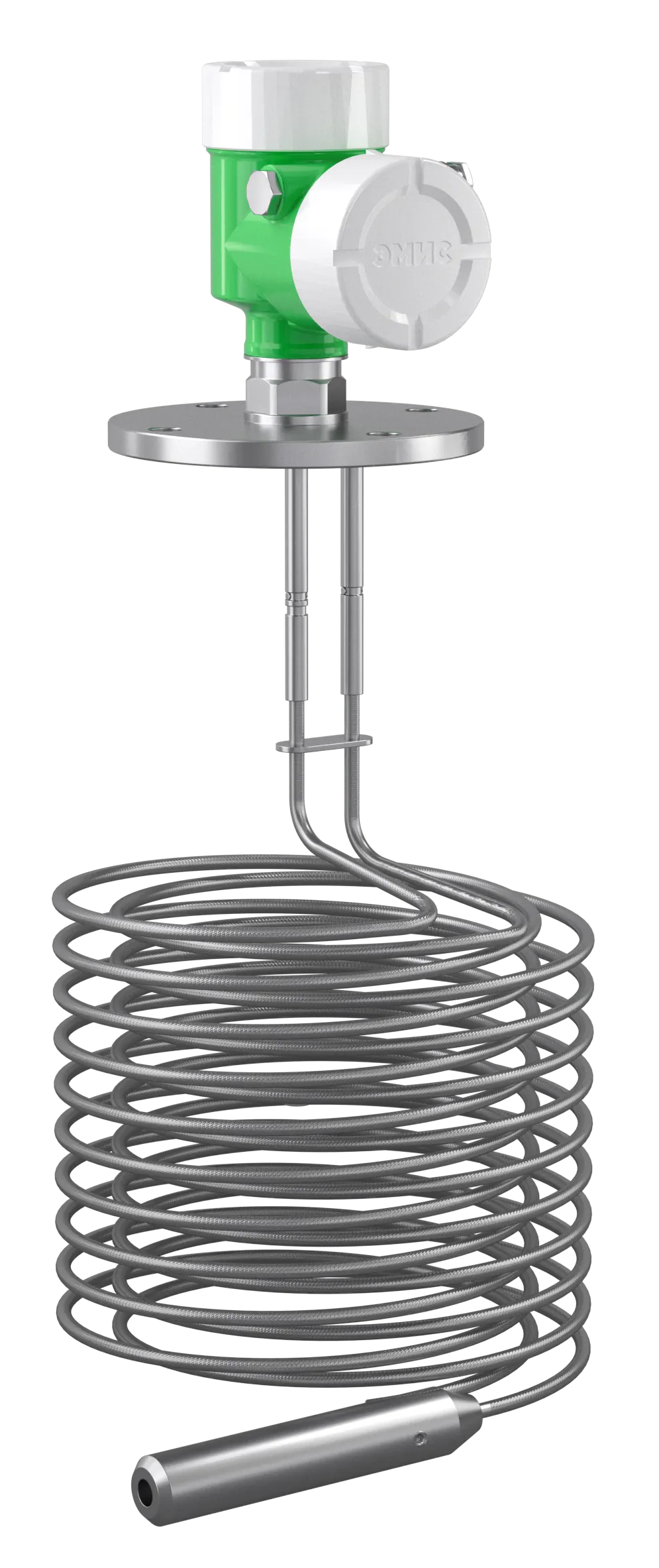

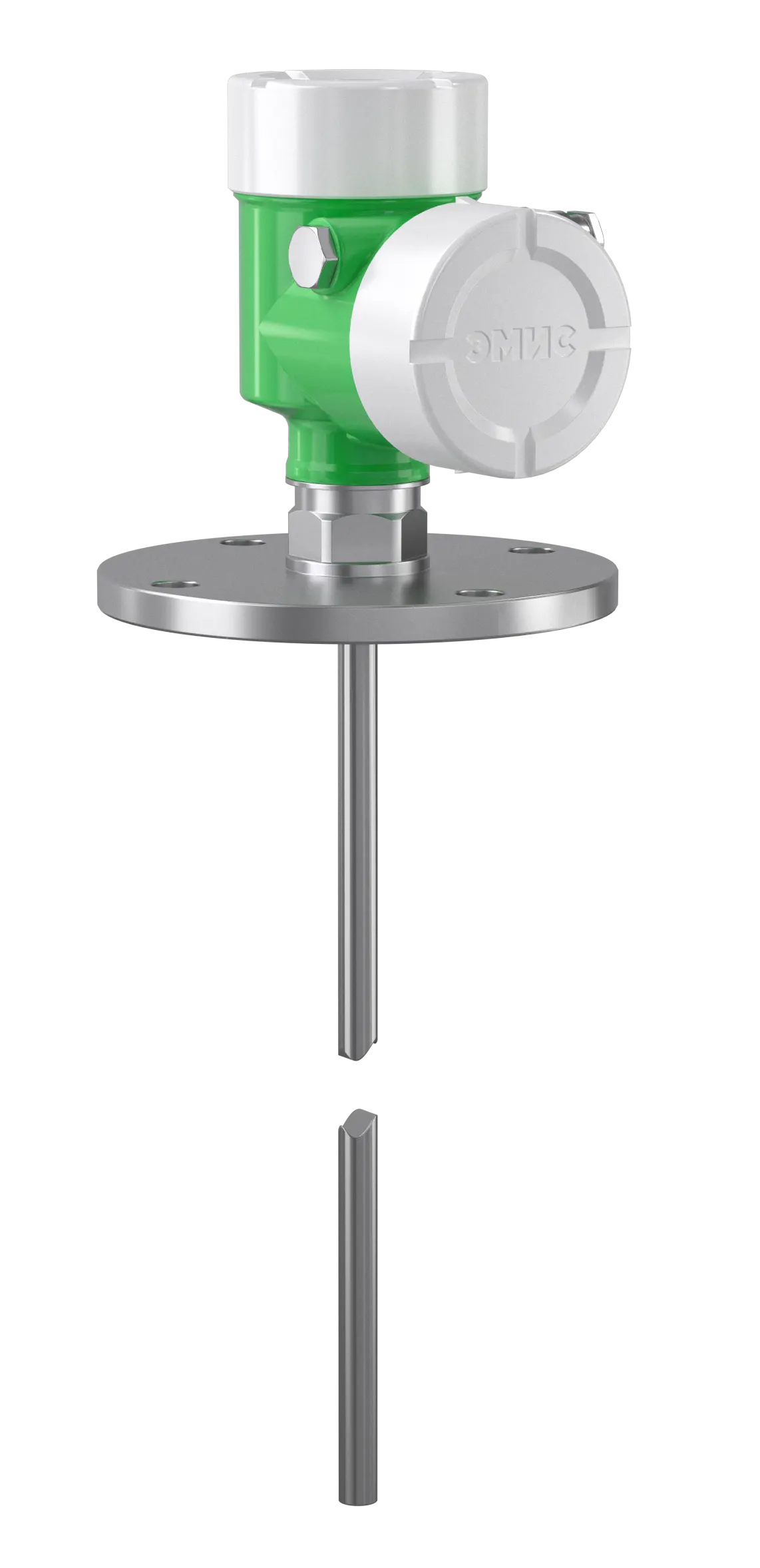

- по типам зондов: стержневой, тросовый (двойной тросовый), коаксиальный;
- по типу присоединения: резьбовое и фланцевое присоединения;
- по присоединению электронного блока: интегральное или дистанционное;
- по наличию дисплея: без дисплея, с дисплеем;
- по типу взрывозащиты: общепромышленное и взрывозащищенное.
|
Измеряемая среда
|
Жидкость, Сыпучие |
|
Давление измеряемой среды, МПа
|
от -0,1 до 4 (спец. до 42 МПа) |
|
Взрывозащита
|
0Ex ia IIC T6…T1 Ga X 0Ex ia IIB T6…T1 Ga X 1Ex db IIC T6…T1 Gb X 1Ex db ia IIC T6…T1 Gb X Ex ia IIIC T80°….T450°C Da X Ex ia IIIB T80°….T450°C Da X Ex tb IIIC T80°….T450°C Db X |
|
Выходные сигналы
|
Аналоговый: 4-20 мА Цифровой: HART v7 Дискретный: «сухой контакт», «открытый коллектор» |
|
Напряжение питания, В
|
постоянного тока от 18 до 30; переменного тока от 187 до 242; частота переменного тока 50±1 Гц |
|
Погрешность, %
|
- при Lmin ≤ Lизм < Lпер (стержневой, тросовый зонд) ±10 мм - при Lmin ≤ Lизм < Lпер (коаксиальный зонд) ±5 мм - при Lпер ≤ Lизм ≤ Lmax ±1; ±2; ±3; ±3,5; ±5 мм |
|
Температура измеряемой среды, °С
|
от -196 до +445 |
|
Температура окружающей среды, °С
|
от -60…+80 |
|
Пылевлагозащита
|
IP66/IP67, IP66/IP68 |
|
Материал
|
Антенна: Стали – 304/316/12Х18Н10Т; фторопласт – PTFE; Корпус: Алюминий / нержавеющая сталь |
|
Механическое присоединение
|
Фланцевое присоединение от Ду25, фланцы ГОСТ, EN, ASME Резьбовое присоединение 1,5” и 3/4”, резьбы G, NPT. |
|
Диапазон измерений
|
в зависимости от типа зонда, м: - стержневой от 0 до 10 - тросовый от 0 до 75 - коаксиальный от 0 до 6 |
|
Частота
|
~ 1 ГГц |
|
Диэлектрическая проницаемость среды
|
От 1,4 |
|
Кабельные вводы
|
М20х1,5 |
Сертификаты
