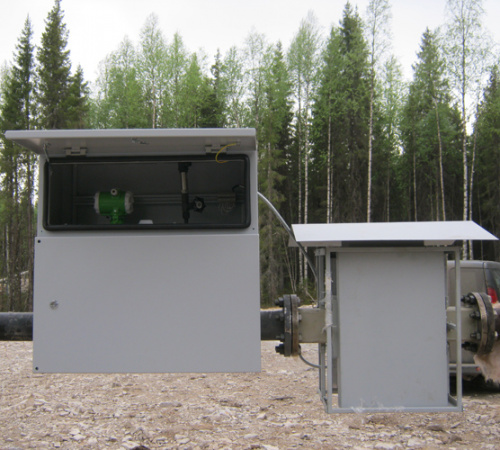

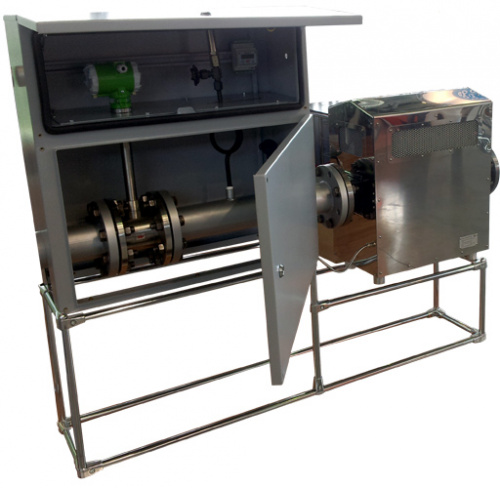

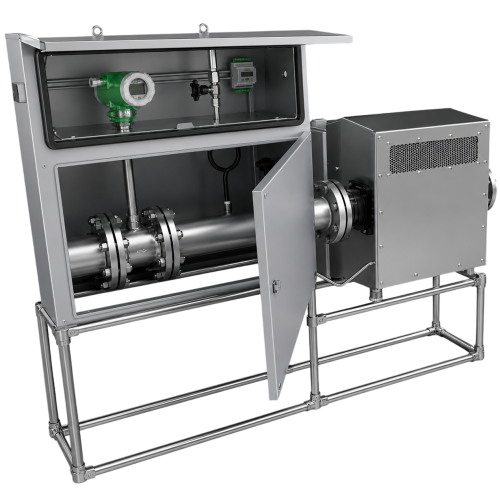

Универсальный узел учета пара «ЭМИС-Эско 2210»
Узел учета пара
ЭМИС-Эско 2210 предназначен для измерения и вычисления параметров энергоносителя в трубопроводах.
Узел учета используется для коммерческого и технологического контроля как насыщенного, так и перегретого пара с максимальной температурой до 450 градусов.

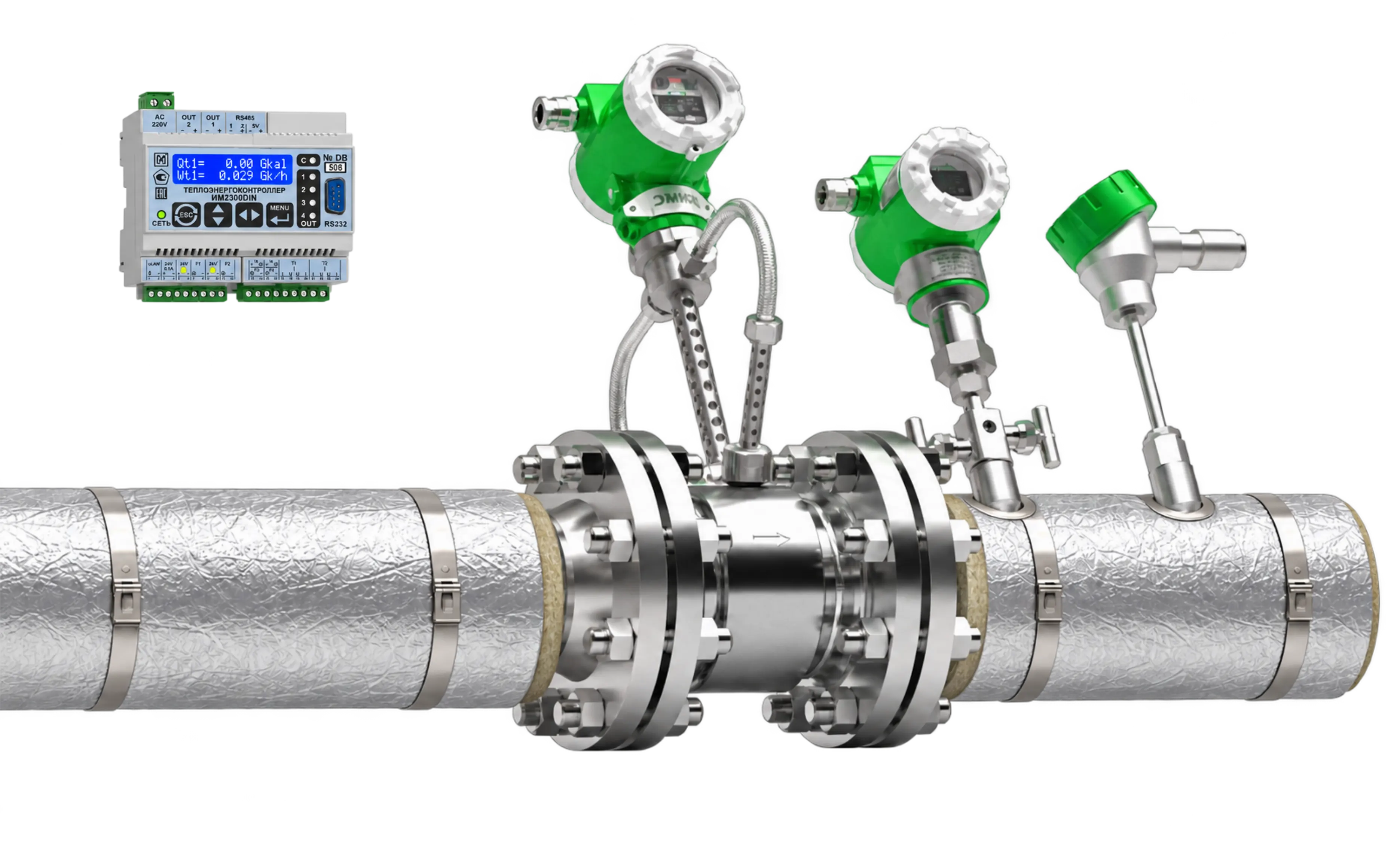

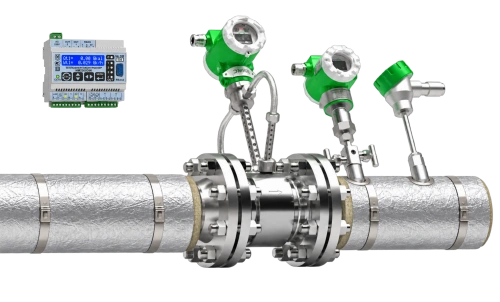

При комплектации на базе вихревого преобразователя расхода в состав узла входят расходомер ЭМИС-ВИХРЬ 200, датчик давления ЭМИС-БАР, тепловычислитель и первичный преобразователь температуры утвержденного типа. Расчет теплофизических свойств воды и водяного пара выполняется в соответствии с ГСССД МР 147-2008.
Комплекс применим для автоматизированного контроля и управления технологическими процессами на промышленных предприятиях, газораспределительных станциях, нефтегазодобывающих предприятиях, в условиях круглосуточной эксплуатации.
Узел учета ЭМИС-Эско имеет описание типа СИ, как на единое средство измерения с сертифицированным рядом погрешностей.
Учет расхода пара
При решении задач учета параметров энергоносителей, комплекс наиболее часто используется для:
- расчета объемного расхода пара с приведением его величины к стандартным условиям;
- измерения давления и температуры энергоносителя;
- вычисления массового расхода;
- вычисления тепловой энергии теплоносителя;
- архивирования полученных данных по заданным периодам.
Узнайте цену на узел просто заполните опросный лист и отправьте на sales@emis-kip.ru
|
Измеряемая среда
|
Пар |
|
Тип расхода
|
Масса, Объём |
|
Спец. исполнение
|
Высокотемпературное |
|
Давление измеряемой среды, МПа
|
до 30 |
|
Взрывозащита
|
Exib, Exd |
|
Выходные сигналы
|
CAN (RS-232) / RS-485 / GSM / GPRS |
|
Напряжение питания, В
|
24 В постоянный ток, 220 В переменный ток |
|
Погрешность, %
|
массы жидкости, % / массы пара, %: ±0,25; ±0,3; ±0,35; ±0,6; ±1,0; ±1,2; ±1,7 / ±3,0; тепловой энергии, % / газ, %: ±4,0; ±5,0; / ±0,5 до ±2,5 |
|
Температура измеряемой среды, °С
|
-40...+500 |
|
Температура окружающей среды, °С
|
для измерительных преобр. -40…+70; для функциональной аппаратуры -20…+50 |
|
Межповерочный интервал
|
4 года |
|
Диаметр условного прохода, мм
|
15…300 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
