Массовые расходомеры: принцип действия, типы, преимущества, области применения.

18.01.2019

ПРИНЦИП ДЕЙСТВИЯ МАССОВЫХ КОРИОЛИСОВЫХ РАСХОДОМЕРОВ

Массовые кориолисовые расходомеры это универсальные приборы, для измерения массового расхода и плотности прямым методом, и объемного расхода методом пересчета.

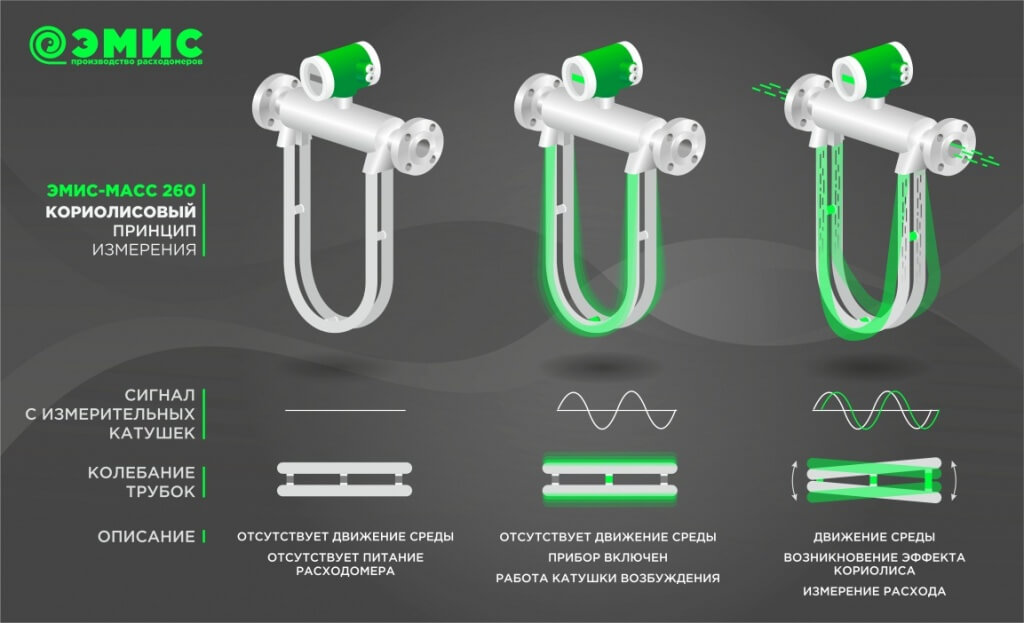

эффект Кориолиса

ЭФФЕКТ КОРИОЛИСА


Принцип работы массомера основан на базовом физическом явлении появления ускорения при движении среды в вибрирующей трубке. В результате возникают силы, закручивающие трубку, так как во входной половине трубки сила, действующая со стороны среды, препятствует ее смещению, а в выходной способствует. Это приводит к появлению разности фаз колебаний подводящей и отводящей труб сенсора. Данный принцип называется эффектом Кориолиса.

УСТРОЙСТВО ПРИБОРА


Рассмотрим устройство на примере прибора учета жидкостей и газов ЭМИС-МАСС 260

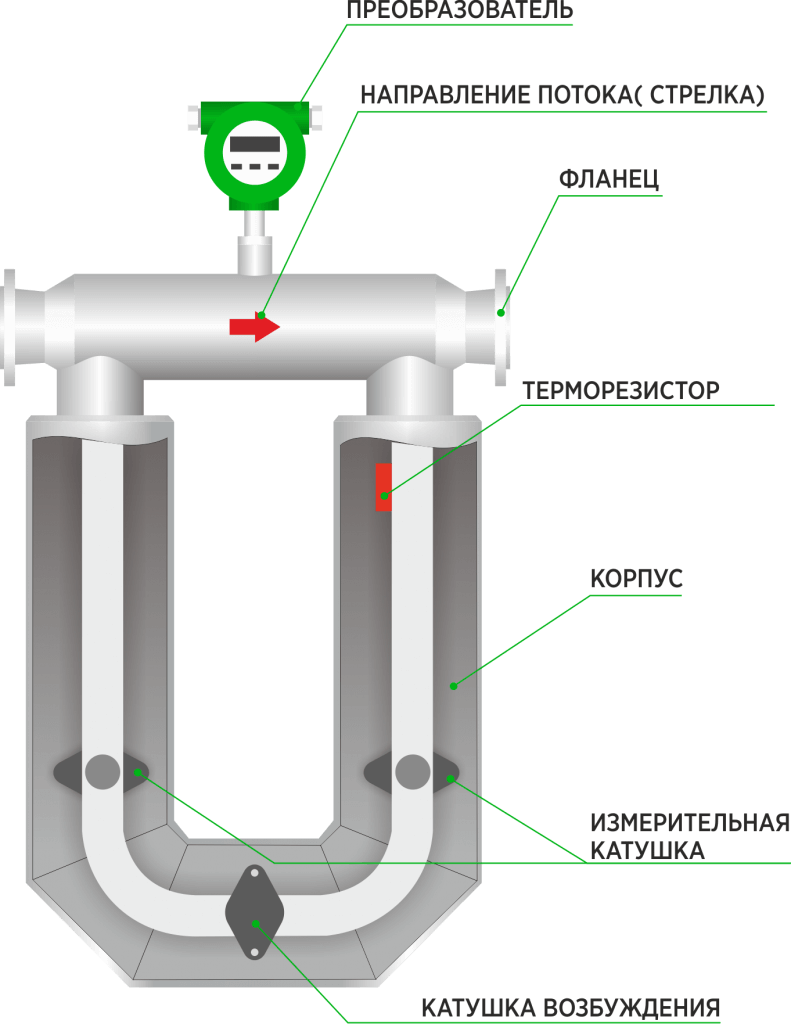

Устройство кориолисового расходомера

Первичный преобразователь состоит из корпуса с фланцами, делителей потока и двух измерительных трубок. На измерительных трубках расположены генераторная катушка возбуждения, создающая колебания и измерительные катушки. Катушки расположены на одной трубке, магниты – на второй. Для обеспечения необходимой точности измерительные трубки подбираются на этапе изготовления парами по массе и собственным частотам колебания. После прохождения измерительной камеры потоки собираются во втором делителе. Измеряемая среда выходит через второй фланец в трубопровод.

При отсутствии расхода на измерительных катушках формируются одинаковые по фазе сигналы. При движении среды по трубкам происходит смещение фаз сигналов от измерительных катушек, вследствие закручивания колеблющихся трубок.

При этом разность фаз прямо пропорциональна массовому расходу.

Временная разница фаз Δt прямо пропорциональна массовому расходу Q:

Формула расчета массового расхода

Где:
К – калибровочный коэффициент, г/с/мкс;
Δt – временная задержка между сигналами детекторов, мкс.

Смещение (сдвиг) фаз фиксируется и обрабатывается электронным преобразователем в результате чего датчик получает данные о массовом расходе. Также на измерительных трубках расположен датчик температуры, информация от которого применяется для автоматической корректировки данных расхода и плотности, если температура жидкости или газа меняется. Частота колебаний измерительных катушек пропорциональна плотности среды. Таким образом, учет массового расхода, массы, плотности и температуры происходит прямым методом. Измерение объема и объемного расхода происходит косвенным методом, путем пересчета по алгоритмам, заложенным в процессор электронного преобразователя.



ТИПЫ МАССОВЫХ РАСХОДОМЕРОВ


ЭМИС-МАСС 260 Стандартное исполнение
Стандартный
Стандартный тип корпуса. Установка такого массового преобразователя осуществляется, если есть достаточно места для его монтажа. За счет более простой конструкции дешевле других исполнений. Стандартное исполнение может быть дополнено системой внешнего обогрева. Может быть представлено в интегральном и дистанционном исполнении.

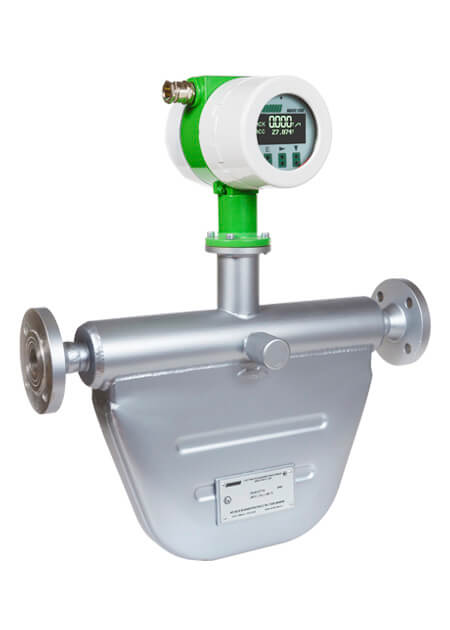

ЭМИС-МАСС 260 Компактное исполнение
Компактный
Компактное исполнение применяется в случае ограниченного пространства. Конструкция сокращает потери давления. Поэтому счетчики можно применять при низком давлении измеряемой среды. Может быть изготовлен в интегральном и дистанционном исполнении.

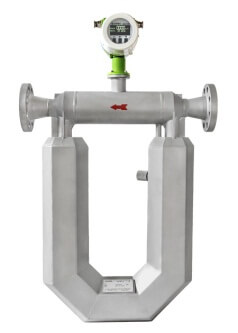

ЭМИС-МАСС 260 Интегральное исполнение
Интегральный
В интегральном исполнении электронный блок встроен непосредственно в корпус измерительного прибора.

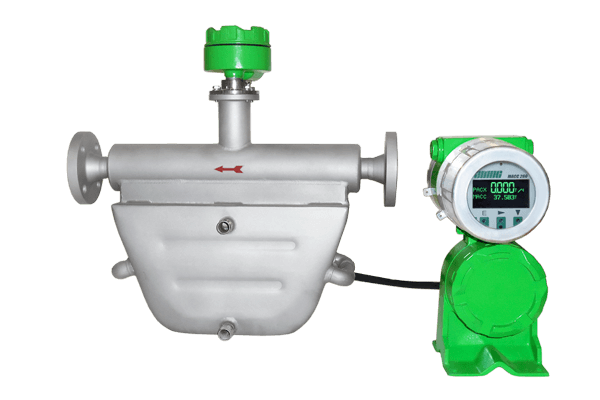

ЭМИС-МАСС 260 Дистанционное исполнение
Дистанционный
Дистанционное исполнение позволяет отдельно располагать электронный преобразователь и первичный. Причем, длина соединительного кабеля может достигать до 100 м. Электронный блок крепится к монтажной стойке, трубе или стене с помощью дополнительного комплекта для монтажа.

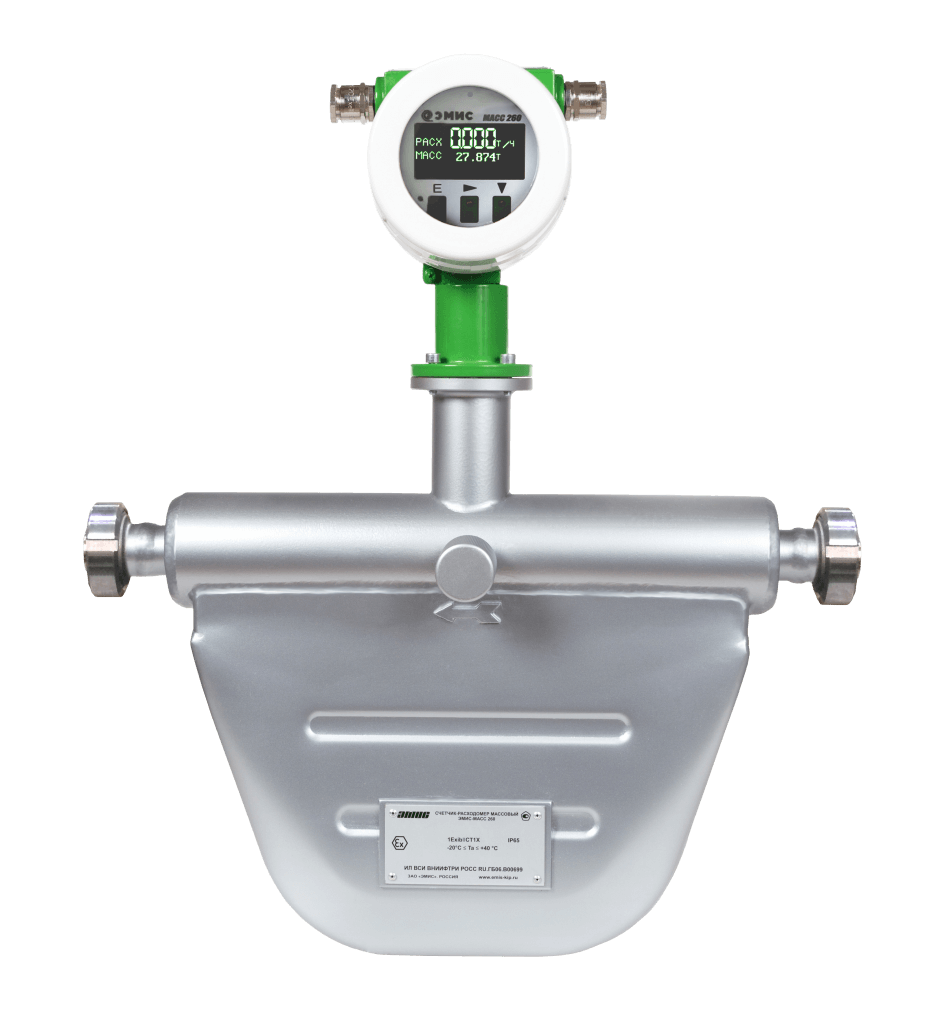

ЭМИС-МАСС 260 Пищевое исполнение
Пищевой (муфтовый)
Пищевые расходомеры со специальным видом присоединения к технологическому процессу – муфтовое асептическое соединение по DIN 11851, которое называют «Молочная гайка». Данное соединение предназначено для пищевой промышленности, в которой предъявляются высокие требования к чистоте обработки поверхностей, соприкасающихся с измеряемой средой.

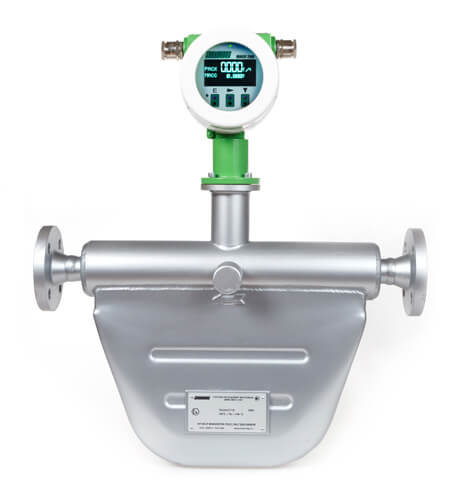

ЭМИС-МАСС 260 Фланцевое исполнение
Фланцевый
В данном исполнении используется фланцевое соединение с процессом. Проточная часть имеет фланцы на входе и выходе.

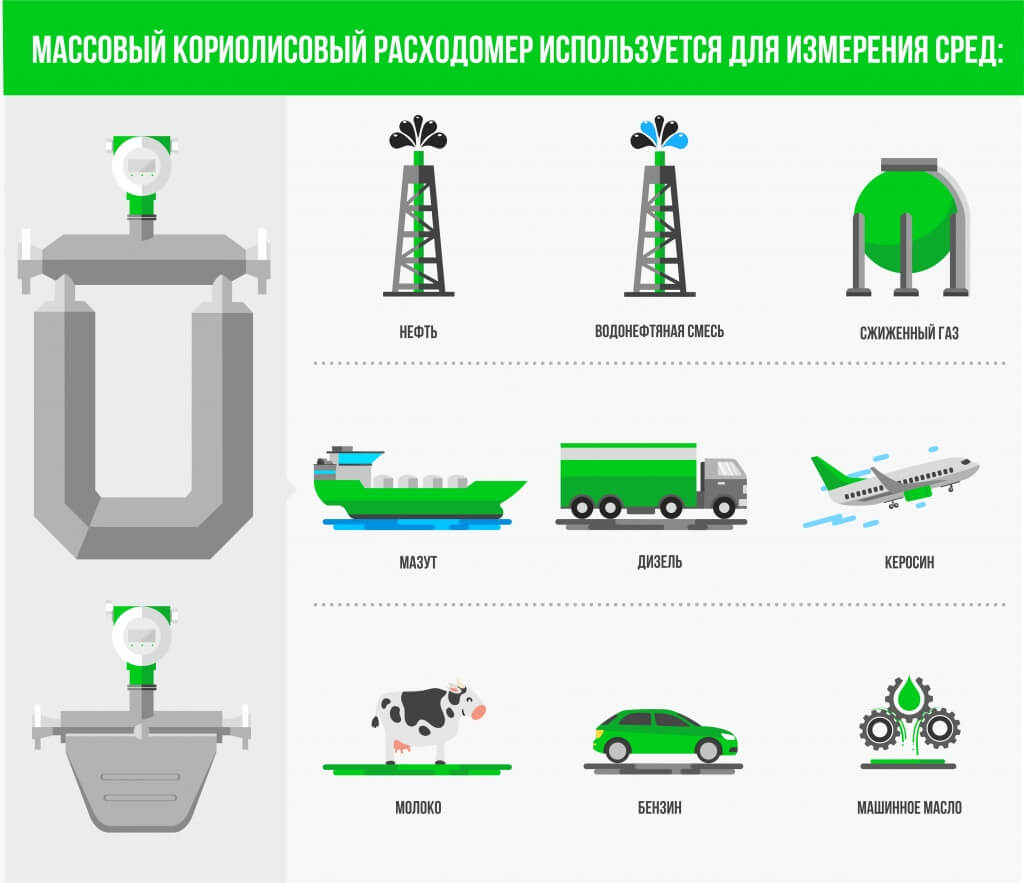

ИЗМЕРЯЕМЫЕ СРЕДЫ. ОБЛАСТИ ПРИМЕНЕНИЯ


Измерение массового расхода газа, воздуха, жидкости на трубопроводах в следующих сферах производства:


Области применения массовых расходомеров

Благодаря широкому диапазону измеряемых сред, массовые счетчики-расходомеры используют в сферах:

  • газовая промышленность;
  • нефтяная промышленность;
  • химическая отрасль;
  • нефтедобывающая отрасль;
  • нефтехимическая промышленность;
  • транспорт и хранение нефтепродуктов;
  • пищевая промышленность;
  • энергетика;
  • фармацевтика.

Массовый расходомер нефти и газа


Возможность измерения двухкомпонентных сред делает счетчик кориолиса актуальным для нефтегазовой отрасли.
  • измерение массового расхода на технологичных и магистральных участках трубопровода;
  • измерение концентрации, чистоты, обводненности нефти;
  • анализ состава нефти;
Измеряемая среда: товарная нефть и продукты переработки (в том числе бензин, дизельное топливо и прочие жидкости)



ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ КОРИОЛИСОВЫХ РАСХОДОМЕРОВ:


Преимущества массового счетчика


  • высокая точность измерения;
  • для монтажа не требуются прямые участки;
  • прямое измерение плотности и массы расходуемого вещества;
  • функция «Компьютер чистой нефти», позволяющая при измерении двухкомпонентных сред, определять массу обеих сразу и каждой среды в отдельности;
  • отсутствие дополнительной погрешности при измерении реверсивного потока;
  • устойчивость к вибрациям промышленных частот;
  • возможность коррекции измеряемого расхода по давлению;
  • устойчивость к изменению температуры измеряемой среды;
  • встроенный hart протокол;
  • широкий температурный диапазон от -60 до +70 градусов;
  • самодиагностика блоков электроники для обнаружения неисправностей;
  • карта памяти SD позволяет сохранять исходные настройки;
  • фирменное программное обеспечение;
  • возможность удаленной передачи данных, настройки и проверки с использованием интерфейса RS–485 ModbusRTU.

Особенности кориолисовых счетчиков:

  • сложная конструкция, по сравнению с электромагнитными или вихревыми счетчиками, увеличивает его стоимость;
  • ограничение в диаметре, рассчитанного на высокие давления.

МЕТОДИКА ПОВЕРКИ ПРИБОРОВ УЧЕТА


Большинство массовых расходомеров должны проходить проверку 1 раз в 4 года
Поверка приборов включает в себя:
  • диагностику работоспособности измерительного прибора
  • проверку на соответствие метрологическим требованиям с применением стенда;
  • изменение действующих настроек расходомера;
  • внесение нужных настроек в память;
  • внесение информации в паспорт датчика или выдача нового паспорта;

Если у вас остались вопросы по кориолисовым расходомерам, вы можете задать их инженерам компании “ЭМИС”:
