Тип присоединения «Молочная гайка» на примере расходомеров «ЭМИС-МАСС 260» и «ЭМИС-МАГ 270»

15.08.2022

Новые достижения в области отечественного научно-технического прогресса позволяют выводить на рынок всё более совершенные российские приборы, в том числе специальных исполнений для решения конкретных производственных задач. При этом, наряду с усовершенствованием технических характеристик и применяемых интерфейсов на выбор заказчика предлагаются различные типы присоединений к процессу, как в соответствии с требованиями ГОСТ, так и в соответствии с европейскими стандартами EN, DIN, ASME. Кроме того, для эксплуатации в пищевой и фармацевтической промышленности, где важно сохранение стерильной рабочей среды, достаточно давно разработано и широко применяется специальное асептическое присоединение к процессу «молочная гайка». Рассмотрим данный тип монтажа на трубопровод на примере кориолисового счетчкиа-расходомера «ЭМИС-МАСС 260» и электромагнитного счетчика «ЭМИС-МАГ 270».

«Молочной гайкой» принято называть муфтовое быстроразъемное соединение, обеспечивающее быструю и удобную сборку и разборку трубопроводных соединений. Преимуществом такого способа монтажа является отсутствие, так называемых, застойных зон и возможность промывки и дезинфекции системы от измеряемой среды. Такой тип присоединения зачастую применяется для приборов пищевого исполнения, имеющих гигиенический сертификат соответствия санитарным нормам.

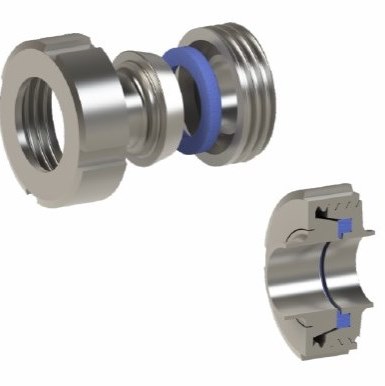

Молочная гайка состоит из 4х частей Молочная гайка состоит из 4х частей:

  • накидная (шлицевая) молочная гайка;
  • штуцер конический;
  • штуцер резьбовой;
  • прокладка (уплотнение).

Резьбовой и конический штуцера монтируются на концах трубопровода двумя способами:

  • с помощью сварки;
  • вальцеванием.

В целях обеспечения герметичного соединения штуцеров между собой применяется уплотнительное кольцо, материал которого представлен на выбор: NBR (резина (бутадиен-нитрильный каучук))/EPDM (резина (этилен-пропилен-диеновый или этилен-пропиленовый каучук))/VITON (фтор-каучук или фтористая резина)/Silicon (силикон).

Далее гайка, предварительно одетая на штуцер без резьбы, накручивается на резьбовой штуцер. Для разъединения штуцеров достаточно просто отвернуть гайку.

Преимущества гигиенических асептических присоединений к трубопроводу:

  • Предотвращение попадания бактерий снаружи вовнутрь системы;
  • Предотвращение задержания ингредиентов рабочей среды в частях, зазорах, деталях системы;
  • Обеспечение качества безразборной мойки;
  • Легкий монтаж и демонтаж;
  • Надежность, химическая и температурная стойкость.

В карте заказа на массовый расходомер «ЭМИС-МАСС 260» наряду с вариантами фланцевого соединения, (стандарты фланцев ГОСТ 33259, EN 1092-1, ASME (ANSI) B16.5 по выбору Заказчика), представлено муфтовое соединение по стандарту DIN 11851. При этом следует обратить внимание, что данный тип соединения рассчитан на давление измеряемой среды до 4 МПа.

Кориолисовый счетчик-расходомер «ЭМИС-МАСС 260» с типом присоединения «молочная гайка»
Рис 1. Кориолисовый счетчик-расходомер «ЭМИС-МАСС 260» с типом присоединения «молочная гайка»

Отметим, что муфтовое соединение по стандарту DIN 11851 подразумевает применение нержавеющей стали AISI 304 (08Х18Н10) либо AISI 316L (03Х17Н14М3), предназначенной для эксплуатации как на агрессивных средах (серной, хлорной, азотной, соляной, яблочной, лимонной, винной, молочной, уксусной кислоте и т.п.), так и на пищевой продукции (молоко, сусло, вода, спирт и др).

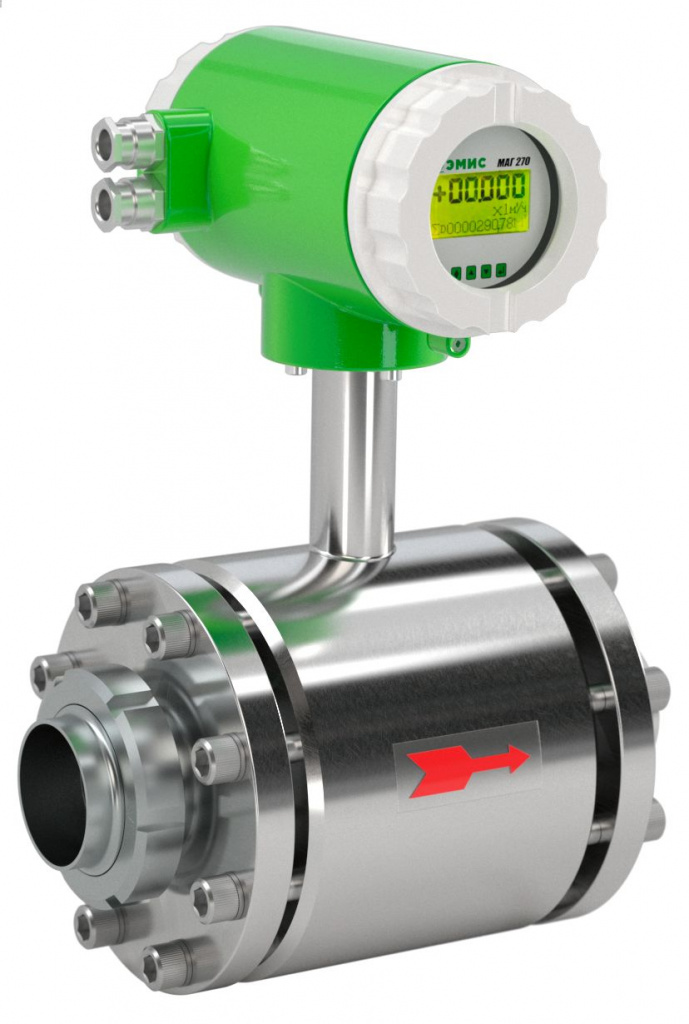

Электромагнитный расходомер «ЭМИС-МАГ 270» с типом присоединения «молочная гайка»
Рис 2. Электромагнитный расходомер «ЭМИС-МАГ 270» с типом присоединения «молочная гайка»

Муфтовый асептический тип соединения доступен также для электромагнитного расходомера «ЭМИС-МАГ 270». «Молочная гайка», благодаря вращению, легко центруется при монтаже, и соединяемые трубы без труда подгоняются друг к другу.

ЭМИС-МАГ 270 с типом присоединения «молочная гайка»

Следует добавить, что электромагнитный расходомер «ЭМИС-МАГ 270» и кориолисовый счетчик-расходомер «ЭМИС-МАСС 260» с муфтовым типом присоединения имеют гигиенические сертификаты и успешно применяется на предприятиях пищевой и фармацевтической отрасли, например для учета этилового спирта, воды, молока и других жидкостей.

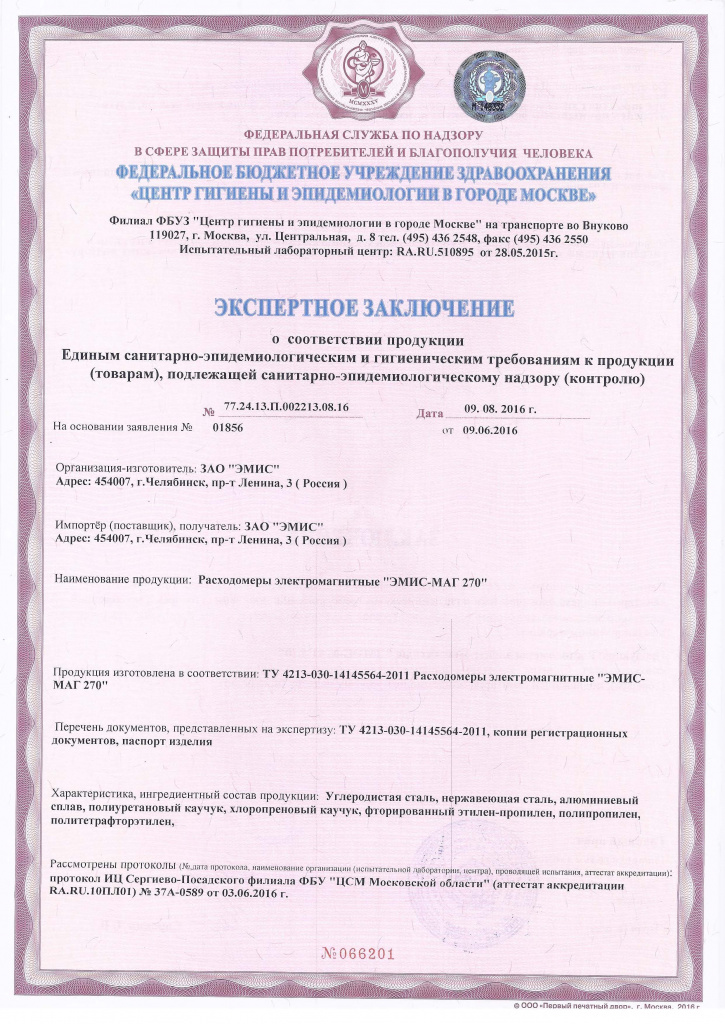

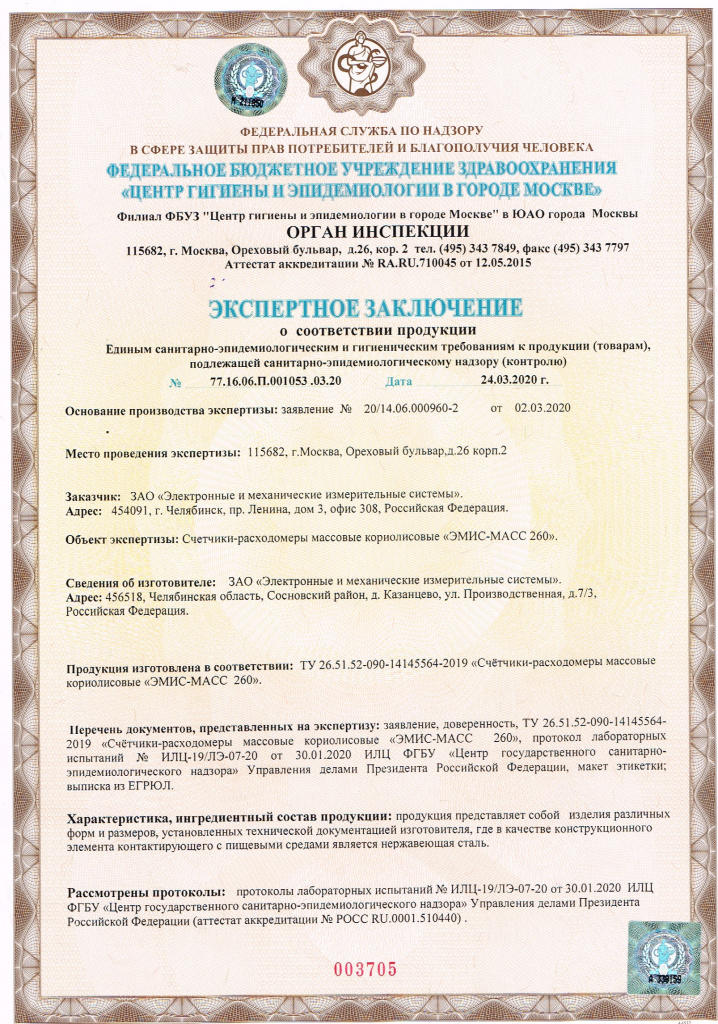

Сертификат на ЭМИС МАГСертификат на ЭМИС МАСС

Чтобы заказать продукцию ТМ «ЭМИС», необходимо заполнить опросный лист и отправить его на электронный адрес sales@emis-kip.ru.
