ЭМИС-Эско 2210-АИП Узел учета с автономным питанием

Узлы учета ЭМИС-Эско 2210-АИП: учет тепловой энергии, массы (объема), контроль и регистрация параметров среды в отдельных трубопроводах, при отсутствии гарантированного электроснабжения
Независимы источник питания

Узнать цену             Опросный лист

      Задать вопрос

  • Описание продукции
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Складская программа
Описание продукции
Гарантия.png Гарантийные сроки хранения и эксплуатации измерительных преобразователей и контроллеров, входящих в состав узла учета, 24 месяца со дня ввода продукции в эксплуатацию, но не более 36 месяцев со дня ее выпуска


Узел учета газа, пара, жидкости при отсутствии электропитания

ЭМИС-ЭСКО 2210-АИП

Узел учета «ЭМИС-Эско 2210-АИП» с автономным источником питания предназначен для учета тепловой энергии, массы (объема), контроля и регистрации параметров среды в отдельных трубопроводах, где отсутствует гарантированное электроснабжение, а также передачи информации на верхний уровень.

Узел учета используется для коммерческого и технологического учета насыщенного или перегретого пара; природного или попутного нефтяного газа (ПНГ), газовых смесей и жидкостей.

Параметры, измеряемые при пара:

  • объемный расход;
  • массовый расход;
  • температура среды;
  • давление среды.

Модификации ЭМИС-Эско 2210-АИП:

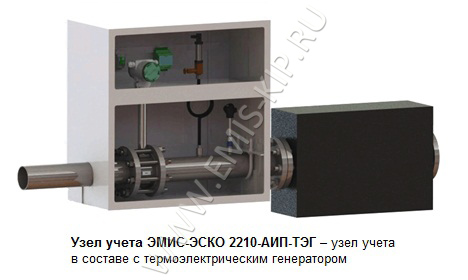

Узел учета ЭМИС-Эско 2210-АИП-ТЭГ – узел учета в составе с термоэлектрическим генератором. Предназначен для коммерческого и технологического учета в системах теплоснабжения:

  • измерение расхода насыщенного пара
  • измерение расхода перегретого пара


    Как узнать цену, как купить комплекс учета энергоносителей с автономным источником питания:

    ГК ЭМИС является производителем узлов учета газа, пара, жидкостей, ПНГ. Для того чтобы купить комплекс учета с автономным источником питания или рассчитать его цену просто заполните опросный лист и отправьте его в головной офис компании на почту sales@emis-kip.ru. Производитель свяжется с вами в течении одного рабочего дня, осуществит подбор оборудования для измерения расхода газа, пара, воды или другой измеряемой среды. Наши специалисты так же в короткие сроки рассчитают цену на узел учета или вышлют прайс-лист,ответят на все вопросы, а так же осуществят продажу приборов.

    Документация и ПО
    Обязательная документация
    • Руководство по эксплуатации. ЭМИС-Эско 2210-АИП

      RU
    • Паспорт. ЭМИС-Эско 2210-АИП

      RU
    Технические характеристики

    Краткие технические характеристики

    Характеристика Значение
    Измеряемые среды газ, пар, жидкость
    Типоразмеры от 50 до 300 мм

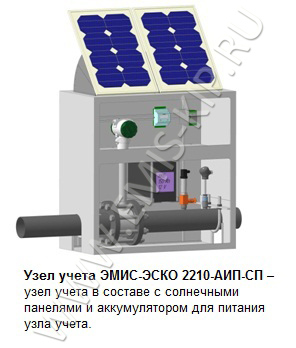

    Варианты исполнений: ЭМИС-Эско 2210-АИП-СП – комплекс учета в составе с солнечной панелью
    ЭМИС-Эско 2210-АИП-ТЭГ – комплекс учета в составе с термоэлектрическим генератором.
    Давление измеряемой среды до 20 МПа
    Температура окружающей среды
    для измерительных преобразователей: –40 ... +70 °С
    для контроллеров и функциональной аппаратуры: –10 ... +50 °С
    для солнечных панелей: –50 ... +90 °С
    для ТЭГ: –50 ... +40 °С
    Температура измеряемой среды:
    для ТЭГ: +119 ... +280 °С
    для солнечных панелей: –40 ... +100 °С
    Интерфейс передачи данных: CAN-BUS/GPRS/GSM
    Интервал между поверками: до 4 лет
    Ресурс автономного источника: ТЭГ: 8 лет.
    Солнечная панель: 10 лет.
    Относительная влажность без конденсации влаги, при температуре
    35 °С:
    для измерительных преобразователей: 95 ± 3 %;
    для контроллеров и функциональной аппаратуры: 80± 3 %.

    Технические характеристики ЭМИС-Эско 2210-АИП-ТЭГ
    в составе с термоэлектрическим генератором

    Характеристика Значение
    Диаметр условного прохода, мм 050, 065, 080, 100, 150, 200, 250, 300
    Класс точности* 3,0;
    Абсолютное давление измеряемой среды:
    ТЭГ-5
    ТЭГ-7

    до 2,5 МПа
    до 6,3 МПа
    Температура измеряемой среды:
    ТЭГ-5
    ТЭГ-7

    от +119ºС до +190ºС
    от +190ºС до +280ºС
    Вязкость измеряемой среды не более 7мПа•с
    Интерфейс передачи данных** CAN-BUS
    GPRS/GSM
    Напряжение питания преобразователей 24В постоянного тока
    Защита от окружающей среды (без учета IP шкафа):
    • измерительные преобразователи
    • контроллеры и функциональная аппаратура
    • ТЭГ

    • IP54
    • IP20
    • IP65
    Интервал между поверками 4 года
    Срок службы не менее 8 лет

    Технические характеристики ЭМИС-Эско 2210 АИП-СПБ
    в комплекте с солнечными панелями

    Характеристика Значение
    Диаметр условного прохода, мм 050, 065, 080, 100, 150, 200, 250, 300
    Класс точности* 2,0; 3,0; 4,0; 5,0;
    Абсолютное давление измеряемой среды до 20 МПа
    Температура измеряемой среды:
    от -40ºС до +100ºС
    Вязкость измеряемой среды не более 7мПа•с
    Интерфейс передачи данных** CAN-BUS
    GPRS/GSM
    Напряжение питания 24В постоянного тока
    Защита от окружающей среды (без учета IP шкафа):
    • измерительные преобразователи
    • контроллеры и функциональная аппаратура

    • IP54
    • IP20
    Интервал между поверками 4 года
    Срок службы не менее 10 лет
    Сертификаты
    Обязательные сертификаты
    • Свидетельство СИ. ЭМИС-Эско 2210

      RU KZ
    Дополнительные сертификаты
    • Патент на узел учета

      RU
    Преимущества

    ЭМИС-Эско 2210-АИП

    Преимущества использования

    • Возможность монтажа на трубопроводе, где нет гарантированного электроснабжения за счет наличия в составе узла альтернативных источников питания, что обеспечивает автономную работу узла учета.
    • Наличие в составе узла аккумулятора с достаточно большой емкостью обеспечит работоспособность узла до 15 суток без дополнительной подпитки от солнечных панелей.
    • Термоэлектрический генератор обеспечивает непрерывную круглосуточную работу всего узла учета без постоянного наблюдения.

    Удобство и универсальность

    • Универсальность узла за счет возможности измерения различных сред, широкого типоразмерного ряда, большого динамического и температурного диапазона измеряемых сред.
    • Снижение времени и затрат на проектирование благодаря готовым решениям для любых технологических процессов.
    • Шкаф облегчит монтаж солнечных панелей и обеспечит надежную защиту всей функциональной аппаратуры (в том числе аккумулятора) от внешних воздействий.
    • Беспроводная передача данных по GPRS каналу позволяет дистанционно контролировать параметры процесса.

    Высокая точность и ремонтопригодность

    • Наличие сертифицированных алгоритмов расчета позволяет измерять попутный нефтяной газ с высокой точностью.
    • Возможность замены или ремонта датчика давления, проведения метрологической диагностики расходомера в процессе эксплуатации без остановки потока среды.
    • Наличие в составе узла обогреваемого шкафа позволит исключить дополнительные погрешности датчика давления и позволит эксплуатировать узел даже в зимних условиях.
    • Повышенная надежность узла за счет устойчивости сенсора расходомера к гидроударам и наличия в составе защитной арматуры для датчиков давления и температуры.

    Надежность и долговечность

    • Наличие «антивандального» шкафа в составе обеспечит защиту информации от несанкционированного доступа и снизит риск кражи измерительных приборов с места эксплуатации.
    • Включенные в состав солнечные панели специально разработаны для России, что позволяет использовать их как в сильно жаркую погоду, так и в зимнее время.
    • Наличие в составе преобразователя напряжения обеспечивает стабильную подачу напряжения на все контрольно-измерительные приборы.
    • Межповерочный интервал 4 года позволяет снизить стоимость обслуживания комплекса.
    Комплектация

    Базовая комплектация узла учета ЭМИС-Эско 2210-АИП–ТЭГ

    Наименование Обозначение Примечание
    Измерительные преобразователи
    Преобразователь расхода вихревой ЭМИС-ВИХРЬ 200
    Измерительный преобразователь давления
    в соответствии с заказом
    Термопреобразователь сопротивления
    в соответствии с заказом
    ВЫЧИСЛИТЕЛЬ
    Преобразователь расчетно-измерительный ТЭКОН-19-05М
    КОНТРОЛЛЕР
    Преобразователь интерфейсов для сбора и передачи информации через сеть GSM К-105
    КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ
    КМЧ для ТЭГ По заказу
    КМЧ для расходомера ЭВ-200.КМЧ По заказу
    Комплект измерительных участков УИ200 Поставляется по согласованию с заказчиком
    Устройство для отбора давления ЭМИС-ВЕКТА 1120 Поставляется в комплекте с шаровым краном или БКН
    Защитная гильза ЭМИС-ВЕКТА 1300
    Шкаф трубный, (Шкаф в шкафу/Шкаф трубный обогреваемый) ШТ 000.000.000 (ШТО 000.000.000) Поставляется по согласованию с заказчиком
    Бобышка для монтажа датчика температуры ЭМИС-ВЕКТА 1330 При комплектации узла измерительными участками входит в состав УИ
    АВТОНОМНЫЙ ИСТОЧНИК ПИТАНИЯ
    Термоэлектрический генератор ТЭГ-5/ТЭГ-7 В соответствии с заказом

    Состав комплекта измерительных участков

    Ду прибора Участок задний Участок передний Конический переход КП Байпасный отвод ОБ
    050, 065, 080 1 - 1 -
    100 1 - -
    125, 150 1 1 -
    200, 250, 300 По спец. заказу По спец. заказу - 2

    Базовая комплектация узла учета ЭМИС-Эско 2210-АИП–СП

    Наименование Обозначение Примечание
    ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ
    Преобразователь расхода вихревой ЭМИС-ВИХРЬ 200
    Измерительный преобразователь давления в соответствии с заказом
    Термопреобразователь сопротивления в соответствии с заказом
    ВЫЧИСЛИТЕЛЬ
    Преобразователь расчетно-измерительный ТЭКОН-19-05М
    КОНТРОЛЛЕР
    Преобразователь интерфейсов для сбора и передачи информации через сеть GSM К-105
    КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ
    КМЧ для расходомера ЭВ-200.КМЧ
    Клапанный блок БКН-1-08
    Комплект измерительных участков УИ200 По заказу
    Защитная гильза ЭМИС-ВЕКТА 1300
    Шкаф трубный, автономный, с платформой под крепление солнечных панелей ШТА 000.000.000 по заказу
    Бобышка для монтажа датчика температуры ЭМИС-ВЕКТА 1130 При комплектации узла измерительными участками входит в состав УИ 200
    Бобышка для монтажа датчика давления ЭМИС-ВЕКТА 1330 При комплектации узла измерительными участками входит в состав УИ 200
    АВТОНОМНЫЙ ИСТОЧНИК ПИТАНИЯ
    Комплект солнечных панелей, 2x20 Вт
    Контроллер заряда, 12В
    Преобразователь напряжения 12-24 В
    Аккумулятор 12 В, 150 А*ч
    • ЭМИС-Эско 2210-АИП

    • Автономные комплексы учета ЭМИС-Эско 2210

    Складская программа

    Складская программа

    Гарантируем срок отгрузки не более 15 рабочих дней (для партии до 10 шт.) на расходомеры со следующими характеристиками:

    Характеристики
    1. Диаметр условного прохода трубопровода 15-100 мм
    Давление измеряемой среды до 6,3 МПа
    Измеряемая среда: газ, жидкость
    Максимальная температура измеряемой среды до 320 °С


    Характеристики
    2. Диаметр условного прохода трубопровода 125-300 мм
    Давление измеряемой среды до 2,5 МПа
    Измеряемая среда: газ, жидкость
    Максимальная температура измеряемой среды до 320 °С
