ЭМИС-Система 780. Конвертер интерфейса ModBUS-HART
"ЭМИС-Система 780" Конвертер интерфейса ModBUS-HART
- Описание продукции
- Документация и ПО
- Технические характеристики
Описание продукции

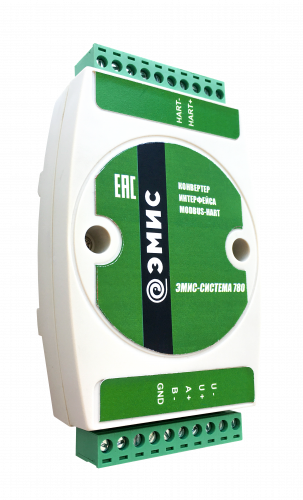

Конвертер «ЭМИС-СИСТЕМА 780»
Modbus и HART - два вида известных протокола используемые в области автоматизации производственных и технологических процессов. Конвертер «ЭМИС-СИСТЕМА 780» позволяет интегрировать устройство поддерживающее протокол Modbus в сеть HART. Ведомое устройство Modbus-Slave подключается к конвертеру по интерфейсу RS-485. Конвертер подключается к ведущему устройству HART-Master по линии токовой петли 4-20мА.
Таким образом конвертер передает запросы с устройства HART-Master в устройство Modbus-Slave и ответы с устройства Modbus-Slave в устройство HART-Master.Конвертер настраивается специалистами ГК ЭМИС на считывание 4-х регистров Modbus, которые указываются при заказе. Конвертер производит преобразование регистров Modbus в динамические переменные HART. Выходной сигнал конвертера представляет собой аналоговый токовый сигнал с наложенным на него цифровым сигналом.
Таким образом конвертер передает запросы с устройства HART-Master в устройство Modbus-Slave и ответы с устройства Modbus-Slave в устройство HART-Master.Конвертер настраивается специалистами ГК ЭМИС на считывание 4-х регистров Modbus, которые указываются при заказе. Конвертер производит преобразование регистров Modbus в динамические переменные HART. Выходной сигнал конвертера представляет собой аналоговый токовый сигнал с наложенным на него цифровым сигналом.
Документация и ПО
Обязательная документация
-
Руководство по эксплуатации. Паспорт. ЭМИС-Система 780
Технические характеристики
| ModBUS протокол | |
| Интерфейс | RS-485 |
| Протокол передачи данных | MODBUS-RTU |
| Скорость передачи | до 57600 кбит/с |
| Формат данных | 1 стартовый бит; 7/8 бит данных; 1/2 стоповый бит; без контроля/с контролем четности |
| Дальность передачи | до 1,2 км |
| Источник питания | 5 В постоянного тока |
| Ток потребления | не более 20 мА |
| Общие данные | |
| Температура окружающей среды | от -40 до +85°С |
| Пылевлагозащита | IP20 |
| Монтаж | на DIN рейке |
| Вес | 250 гр |
| Габаритные размеры | 72 мм x 33 мм x 122 мм |
