Сигнализатор уровня жидкости ЭМИС-СИГНАЛ

Вибрационный сигнализатор уровня жидкости в резервуарах

Узнать цену Опросный лист

      Задать вопрос

  • Описание продукции
  • Применение
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
Описание продукции

Скачать опросный лист

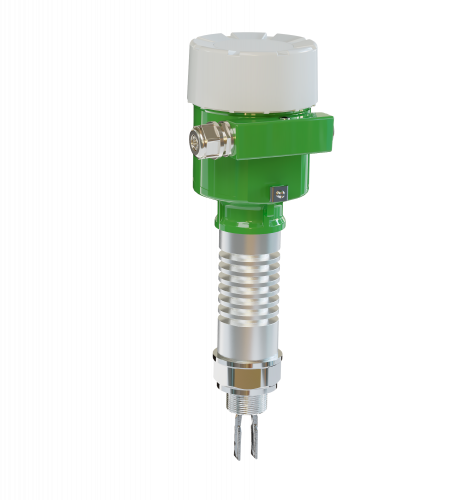

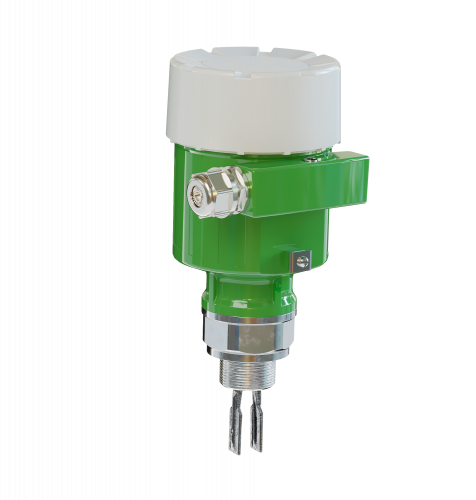

Вибрационный сигнализатор уровня «ЭМИС-Сигнал» представляет собой датчик уровня в резервуаре, который показывает достижение определенного уровня контролируемой среды в резервуаре или трубе. Он состоит из сенсора в виде камертона (вибровилки, вилки), который контактирует с контролируемой средой, и электронного блока, формирующего специальные сигналы при выходе значения уровня за пределы допустимых параметров.

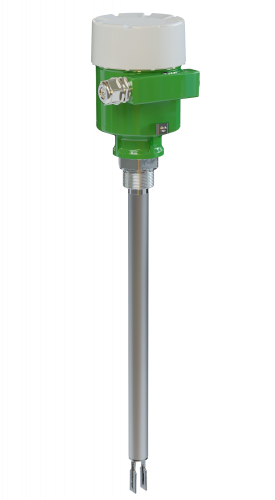

В стандартном исполнении «вибровилка» имеет длину для жидкости  50 мм, при спецзаказе возможно удлинение до 4 000 мм.

Датчик контроля уровня жидкости работает по следующему принципу: от  пьезоэлектрического преобразователя на сенсор задаются колебания возбуждаемые на резонансной частоте, примерно 1200 Гц. Частота резонанса колебательной системы зависит от сопротивления среды, в которой находится сенсор, а значит от глубины погружения в жидкость. В тот момент, когда происходит изменение состояния среды между вилками, частота колебаний изменяется. Изменение частоты отслеживает микропроцессор, который формирует управляющий сигнал - переключает состояние выходных контактов сигнализатора уровня жидкости, которые представляют из себя твердотельное реле, с последующим включением/выключением механизмов, устройств.

Точка переключения для воды составляет около 13 мм от кончика вилки по вертикали и горизонтального края вилки.  Точка переключения варьируется для различных жидкостей с разной плотностью, при этом плотность жидкости должна быть не менее 500 кг/м3

В отличие от аналогов, использующих другие физические принципы, вибрационный датчик предельного уровня нечувствителен к проводимости или диэлектрической проницаемости среды, к наличию пены или мусора на её поверхности, а также газовых и твердых включений в её объеме.

Вибрационный сигнализатор предельного уровня имеет две пары нормально замкнутых и нормально разомкнутых контактов. Их переключение зависит от установки сигнализации уровня (верхнего или нижнего) и наличия контакта со средой.

В качестве индикатора используется светодиод, на котором отображается состояние контактов.


Применение

Сигнализаторы уровня жидкости применяются в технологических и противоаварийных системах сигнализации по предельному уровню в резервуарных парках для хранения нефтепродуктов, пищевых продуктов, системах водоподготовки и хранения опасных веществ.

Датчик уровня жидкости устанавливают в каком-либо резервуаре для защиты насосного оборудования от осушения трубы («сухой ход насоса»). Будучи погруженным в жидкость, он осуществляет контроль поступления этой жидкости в насос и подает  сигнал в том случае, когда контролируемая среда в ёмкости иссякнет и вместо жидкости начнет подаваться воздух. Тем самым предотвращают аварийные ситуации и ущерб, который может достигать опасных размеров.

Вибрационный датчик предельного уровня также используют для контроля наполняемости до нижнего или верхнего уровня и вероятного перелива нефтепродуктов при погрузке в авто- и железнодорожные цистерны, в системах автоматики заводов по переработке и расфасовке жидких продуктов.

Вибрационные сигнализаторы также могут быть применены в системах обнаружения присутствия жидкостей и в других системах противоаварийной защиты, в том числе во взрывоопасных зонах. Взрывозащищенный датчик уровня имеет уровень взрывозащиты Exd.

Документация и ПО
Обязательная документация
  • Руководство по эксплуатации "Сигнализаторы уровня"

    RU
  • Паспорт "Сигнализаторы уровня"

    RU
Технические характеристики
Характеристика Значение

Повторяемость измерения, мм


    ±1
Диапазон абсолютного давления контролируемой среды, МПа при резьбовом соединении: при фланцевом соединении:

  • -0,1...10
  • -0,1...25

Диапазон температуры измеряемой среды, °С -60...+250
Минимальная плотность, кг/м3:

  • для жидких сред 500
  • для сыпучих сред 8

Взрывозащита

1Ex db IIC T6...T2 Gb X

Ex tb IIIC T80°/T95°C/ T130°C/T190°/T250°C°C Db

Атмосферное давление, кПа 84,0...106,7
Температура окружающей среды, °С -60…+75 (от -70 °С до +75 °С с термочехлом)
Относительная влажность воздуха, %, не более 95
Устойчивость к воздействию внешнего магнитного поля:

  • постоянного 400 А/м
  • переменного 400 А/м, на частоте 50 Гц

Устойчивость к воздействию вибрации
V1 по ГОСТ Р 52931
Защита от пыли и влаги: IP66/IP67
Срок службы, лет, не менее 12
Резьба кабельных вводов М20х1,5

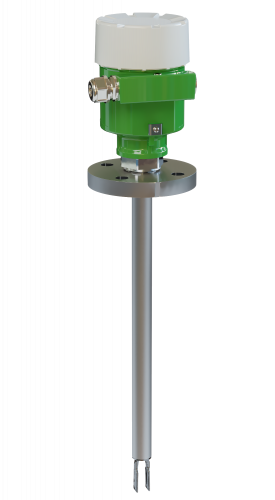

Присоединение к процессу Резьбовое / Фланцевое
Используемые материалы

Корпус электронного блока:

Алюминиевый сплав

Вибрирующая вилка:

Нержавеющая сталь

Содержание драгоценных металлов
Сигнализаторы уровня не содержат драгоценных металлов


Примечание: Возможно изготовление сигнализаторов с характеристиками под заказ.
Сертификаты
Дополнительные сертификаты
  • Сертификат виброустойчивости

    RU
  • Сертификат соответствия ТР ТС 004/2011 "О безопасности низковольтного оборудования"

    RU
  • Сертификат соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

    RU
  • Сертификат по сероводороду

    RU
  • ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"

    RU
  • Сертификат соответствия уровня полноты безопасности SIL2

    RU
