      Вихревой расходомер ЭМИС-ВИХРЬ 200

      Главная
      —
      Продукция
      —
      Вихревые расходомеры
      —Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Скачать опросный лист
      Узнать цену
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Интеллектуальный вихревой расходомер-счетчик ЭМИС-ВИХРЬ 200. Стабильная работа при высоких температурах и давлениях на жидкостях с механическими загрязнениями.
      Подробности
      Характеристики
      Измеряемая среда
      —
      Газ, Жидкость, Пар
      Тип расхода
      —
      Масса, Объём
      Спец. исполнение
      —
      Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Рудничное, Сероводородное, Хлорное
      Давление измеряемой среды, МПа
      —
      до 30
      Взрывозащита
      —
      1 Exd IIC (T1-T6) Gb X; 1 Exib IIB/IIС (T1-T6) Gb X; 1 Exia IIB/IIС (T1-T6) Gb X; 0 Exia IIB/IIC (T1-T6) Gb Х; РВ Exib IМb Х; РО Exia IMa Х; РВ ExdI Mb Х.
      Выходные сигналы
      —
      Частотно-импульсный; Аналоговый; токовый 4…20мА; Цифровой: RS-485 с протоколом Modbus RTU; HART; USB (технологический).
      Все характеристики
      Вихревой расходомер ЭМИС-ВИХРЬ 200
      Скачать опросный лист
      Узнать цену
      • Описание
      • Характеристики
      • Документация
      • Программное обеспечение

      Вихревые расходомеры счетчики применяют для измерения текущего расхода газа, пара, жидкостей.

      • водорода, кислорода, перегретого, насыщенного пара, углекислого и сжатого газов
      • неэлектропроводных, загрязненных, взрывоопасных, агрессивных жидкостей (вязкостью до 7 мПа*с),
      • воды и теплоносителей в системах ХВС, ГВС,
      • отопления в промышленности, коммунальном хозяйстве.

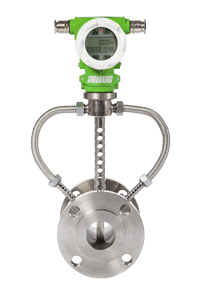

      Вихревой преобразователь расхода ЭМИС

      Высокая стабильность работы обеспечивается за счет:

      • Сохранения точности измерений при изменении параметров процесса;
      • Устойчивости сенсора к гидроударам;
      • Отсутствия движущихся частей;

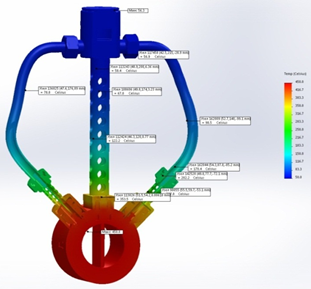

      • Стабильной работе при высоких температурах;
      • Обеспечения низких потерь давления по сравнению с сужающими устройствами;

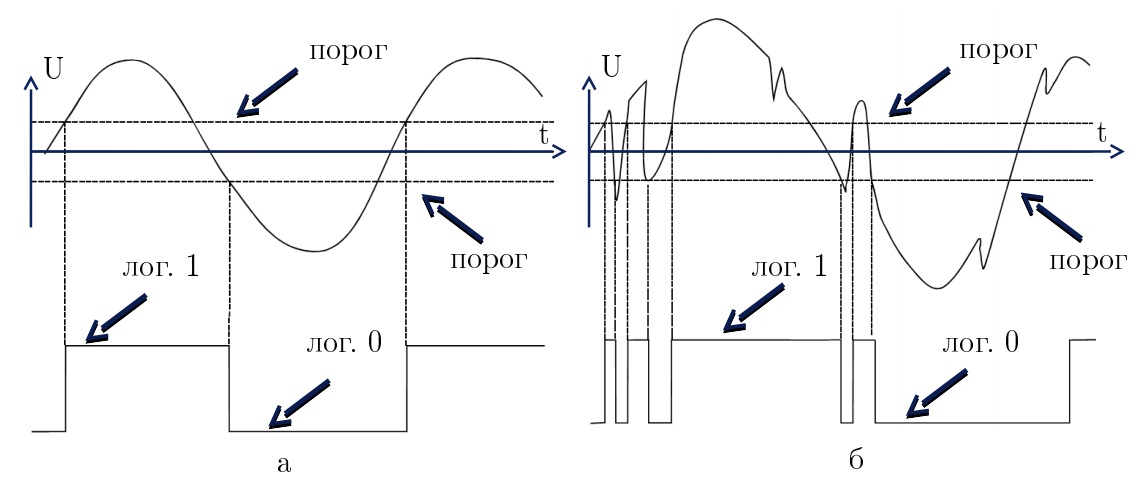

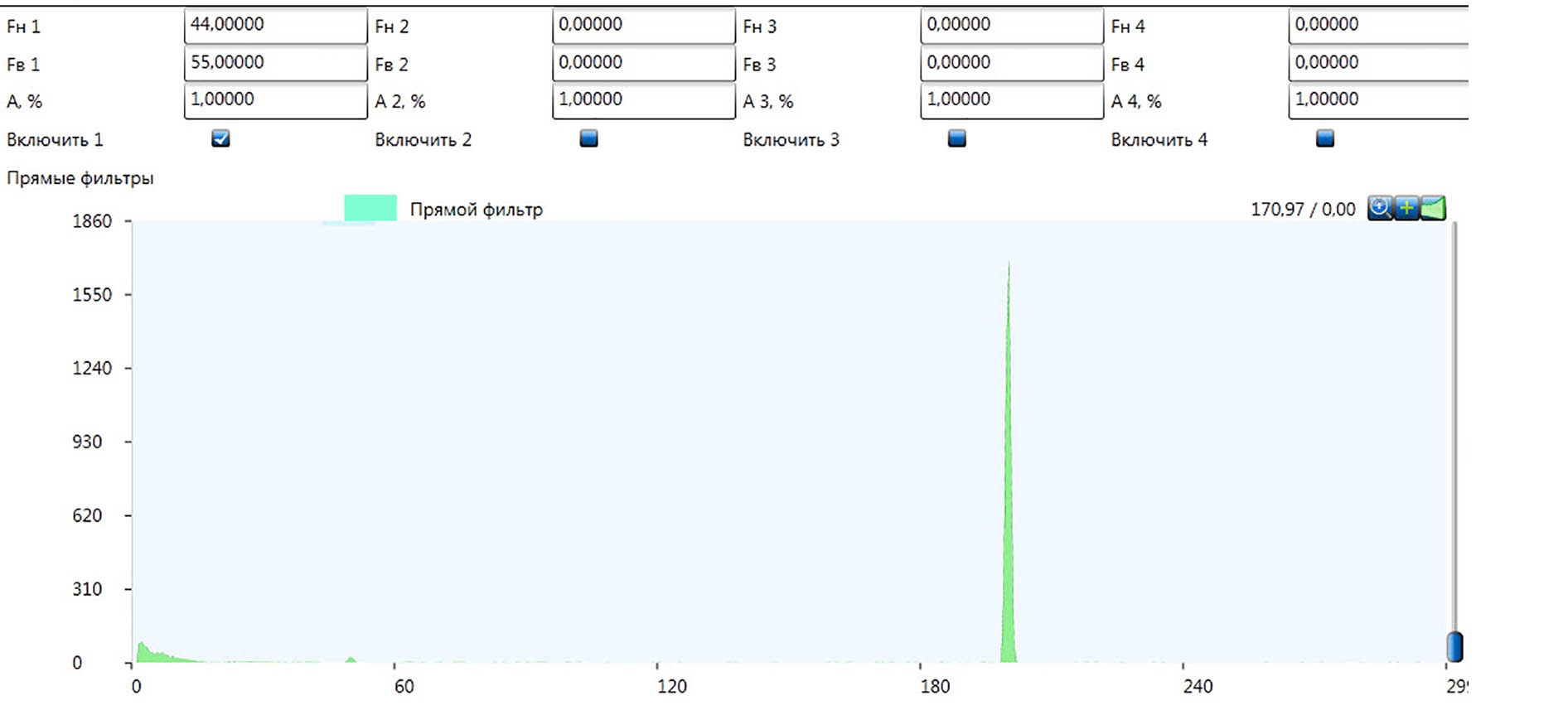

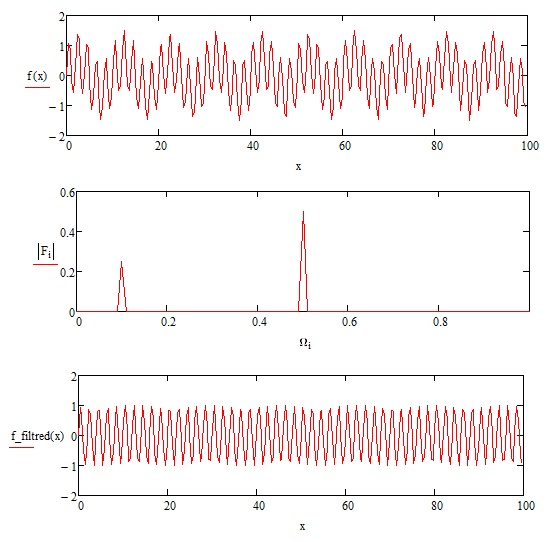

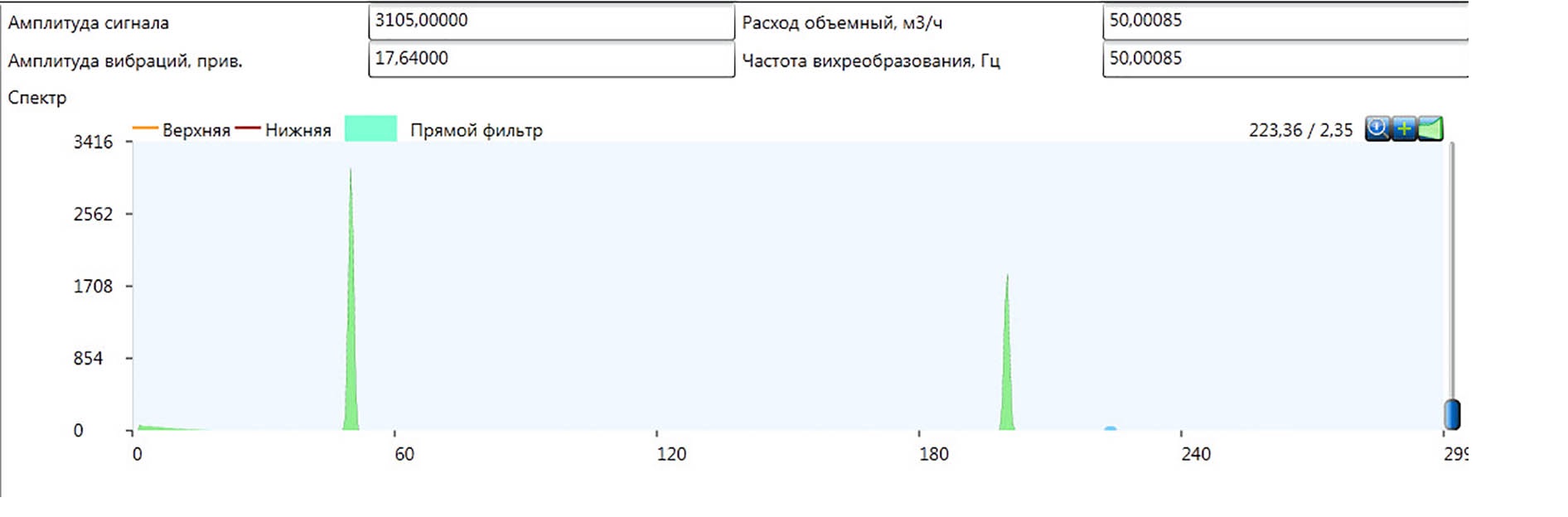

      • Адаптивной настройки обработки сигнала на базе рядов Фурье, что снижает влияние вибрации на точность измерений;
      • Контроля достоверности метрологических характеристик.

      Счетчик не требует периодической калибровки, а диагностика и замена узлов производится без демонтажа. Доставляют счетчики только после прохождения обязательного пролива на поверочном стенде. Удаленная передача данных, настройка, поверка приборов (через RS-485 на базе протокола Modbus RTU) позволяют снижать расходы на обслуживание. Счетчик имеет широкий динамический диапазон измерений; важным преимуществом является наличие конструктивного исполнения с коническими переходами.

      Высокая точность измерений позволяет использовать вихревой счетчик газа и пара для коммерческого учета в составе теплосчетчиков и счетчиков пара

      • учет насыщенного и перегретого пара
      • учет попутного нефтяного газа (ПНГ)
      • учет природного газа

      При покупке любого прибора мы предоставляем вам поддержку при проектировании, разработке комплексов и измерительных систем, индивидуальном подборе. В зависимости от проекта инженеры компании предоставят стандартное либо уникальное индивидуальное исполнение расходомера. Приборы выпускаются в нескольких модификациях, а значит это универсальные счетчики, которые можно использовать в различных сферах промышленности и хозяйства.

      Для заказа ЭМИС-ВИХРЬ 200 заполните заявку на сайте. Цена на вихревой расходомер пара, газа, жидкости формируется в зависимости от исполнения и комплектации. Консультацию по выбору прибора можно получить, задав вопросы специалисту.

      Особенности и преимущества ЭМИС-ВИХРЬ 200

      • Класс точности 0,7% измерения расхода газа;
      • Содержание газовых включений в жидкости не более 2,5% по объёму для преобразователей класса точности 0,5% и не более 4% для преобразователей классов точности 1 и 1,5%;
      • Полнопроходные преобразователи способны измерять расход жидкостей с содержание газовых включений до 15% по объёму с погрешностью до ±6,5%;
      • Цифровая фильтрация сигнала;
      • Возможность поверки имитационным методом, без снятия с трубопровода;
      • Встроенные аттестованные алгоритмы приведения измерений газа и ПНГ к стандартным условиям и расчета массы воды и пара;
      • Удаленная передача данных, настройка, поверка и диагностика через Modbus RTU по интерфейсам RS-485, USB, HART;
      • 2х проводное исполнение, в том числе дистанционное, с дисплеем и кнопками управления;
      • Импульсный выход открытый коллектор или Namur Na01;
      • Токовый выход 4-20 мА с сигнализацией аварий и настраиваемыми пределами насыщения, в т.ч. по Namur Ne43;
      • Диагностика в соответствии с рекомендациями Namur Ne107.
      • Бесплатное фирменное сервисное и диагностическое ПО «ЭМИС - Интегратор»;
      • Изготовление вихревых расходомеров под геометрические размеры конкурентов для замены без изменения установочных размеров на объекте.
      Задать вопрос.
      Характеристики
      Измеряемая среда
      Газ, Жидкость, Пар
      Тип расхода
      Масса, Объём
      Спец. исполнение
      Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Рудничное, Сероводородное, Хлорное
      Давление измеряемой среды, МПа
      до 30
      Взрывозащита
      1 Exd IIC (T1-T6) Gb X; 1 Exib IIB/IIС (T1-T6) Gb X; 1 Exia IIB/IIС (T1-T6) Gb X; 0 Exia IIB/IIC (T1-T6) Gb Х; РВ Exib IМb Х; РО Exia IMa Х; РВ ExdI Mb Х.
      Выходные сигналы
      Частотно-импульсный; Аналоговый; токовый 4…20мА; Цифровой: RS-485 с протоколом Modbus RTU; HART; USB (технологический).
      Напряжение питания, В
      12-30
      Погрешность, %
      жидкость/газ,пар ±0,5/±0,7
      Температура измеряемой среды, °С
      -200...+450
      Температура окружающей среды, °С
      -60...+70
      Межповерочный интервал
      5 лет
      Пылевлагозащита
      IP 66/68; IP 66 (уровня РВ; РВИ; РО; РО-РВ)
      Диаметр условного прохода, мм
      15...300
      Документы
      Презентация ЭМИС-ВИХРЬ 200
      Паспорт ЭМИС-ВИХРЬ 200 с МПИ 4 года
      Паспорт ЭМИС-ВИХРЬ 200 с МПИ 5 лет
      Руководство по эксплуатации ЭВ-200 с МПИ 4 года
      Руководство по эксплуатации ЭВ-200 с МПИ 5 лет
      Руководство по эксплуатации электронного блока с вычислителем ЭВ-200 (RU)
      Руководство по эксплуатации электронного блока. Базовая версия ЭВ-200
      Руководство по эксплуатации электронного блока. Базовая версия «С2» ЭВ-200
      Руководство по эксплуатации электронного блока (2х проводная схема подключения) ЭВ-200
      Методика поверки ЭВ-200 с МПИ 5 лет
      Методика поверки ЭВ-200 с МПИ 4 года
      Электрическая схема подключения с вычислителем УВП-280. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205 (RU)
      Электрическая схема подключения с вычислителем ТЭКОН 19-05, 19-06. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205 (RU)
      Описание протокола HART с 2х проводной схемой подключения (RU)
      Счетчики, сертифицированные с ЭМИС-ВИХРЬ 200 (RU)
      DD-файлы для ЭМИС-ВИХРЬ 200 с 2х проводной схемой подключения (RU)
      DTM-файлы для ЭМИС-ВИХРЬ 200 с 2х проводной схемой подключения (RU)
      DD-файлы для коммуникаторов Emerson для ЭМИС-ВИХРЬ 200 с 2х проводной схемой подключения (RU)
      3D модель
      Руководство по эксплуатации электронного блока (исполнений В2, ВВ2)

      Сертификаты

      Сертификат об утверждении типа средств измерений (МПИ 5 лет)
      Сертификат об утверждении типа средств измерений (МПИ 4 года)
      Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
      Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
      Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
      Сертификат признания типа СИ в Республике Туркменистан
      Сертификат признания типа СИ в Республике Азербайджан
      Сертификат признания типа СИ в Республике Кыргызстан
      Сертификат признания типа СИ в Республике Казахстан (МПИ 5 лет)
      Сертификат признания типа СИ в Республике Узбекистан
      Сертификат признания типа СИ в Республике Беларусь
      Разрешение МЧС на применение технических устройств в Республике Казахстан
      Добровольный сертификат соответствия ГОСТ Р 52931-2008, ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98, ГОСТ Р 53679-2009, ГОСТ Р 53678-2009, ГОСТ 14254-2015
      Добровольный сертификат соответствия ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012
      Добровольный сертификат соответствия СДС «ИНТЕРГАЗСЕРТ» (ПАО «Газпром»)
      Экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции (товарам), подлежащей санитарно-эпидемиологическому надзору (контролю)
      Заключение о подтверждении производства продукции на территории РФ в соответствии с Правилами выдачи заключения о подтверждении производства промышленной продукции на территории Российской Федерации, утвержденными постановлением Правительства РФ
      Добровольный сертификат соответствия GEST 79/82 - Конструкционные материалы для применения в условиях контакта с хлором
      Свидетельство о государственной регистрации программы для ЭВМ
      Сертификат HART
      Добровольный сертификат о типовом одобрении РМРС (МПИ 5 лет)
      Добровольный сертификат о типовом одобрении РМРС (МПИ 4 года)
      Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (МПИ 4 года)
      Описание типа СИ (МПИ 5 лет)
      Описание типа СИ (МПИ 4 года)
      Сертификат признания типа СИ в Республике Казахстан (МПИ 4 года)
      Файлы
      ЭМИС-Интегратор Modbus v4.1.8
      32,74 Мб
      ЭМИС-Интегратор HART 4.0.5
      25,2 Мб
      ЭМИС-Интегратор 3. 1. 27
      11,9 Мб
      Инструкция по работе «ЭМИС-Интегратор v4 ModBus»
      944 Кб
      Свидетельство о государственной регистрации. «ЭМИС-Интегратор 3»
      345 Кб

      Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
      Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.

      В настоящий момент программа поддерживает следующие приборы:

      • ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
      • ЭМИС-БАР
      • ЭМИС-ДИО 230
      • ЭМИС-ПЛАСТ 220
      • ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
      • ЭМИС-МАГ 270
      • ЭМИС-ВИХРЬ 200 версии 5

      Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
      Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
      Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.

      Системные требования:

      • операционная система Windows XP, Server 2003 или более поздние версии.
      • предустановленная библиотека MS .Net Framework v.4 или более поздние версии
      • процессор с тактовой частотой более 1200 МГц
      • оперативная память более 128 Мб

      Дополнительное оборудование:

      Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.

      Назад к списку
      О компании
      О компании
      Свидетельства и патенты
      Фотогалерея
      Вакансии
      Производственная практика
      Продукция
      Ротационные счётчики газа
      Датчики давления
      Ротаметры
      Массовые кориолисовые расходомеры
      Вихревые расходомеры
      Электромагнитные счетчики, расходомеры
      Сигнализаторы уровня
      Уровнемеры
      Теплосчетчики
      Узлы учета
      Крыльчатые расходомеры
      Счетчики количества жидкости
      Мобильные комплексы учета
      Индикаторы потока жидкости и газа
      Скважинные расходомеры
      Контроллеры и вычислители
      Термоэлектрогенераторы
      Сопутствующее оборудование
      Функциональная аппаратура
      Сервис
      Сервис и ремонт
      Сервисные центры
      Сервисные центры ЭМИС-РГС
      Метрология
      ПО «ЭМИС-Интегратор»
      Часто задаваемые технические вопросы
      Опыт эксплуатации
      Документация
      Пресс-центр
      Контакты
      +7 (351) 729-99-12
      +7 (351) 729-99-12
      8 (800) 301-66-88
      Заказать звонок
      E-mail
      sales@emis-kip.ru
      Адрес
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      Режим работы
      Пн. – Пт.: с 8:00 до 17:00
      sales@emis-kip.ru
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      АО «ЭМИС» ИНН 7729428453 Политика конфиденциальности
      ru
      en
      ru
