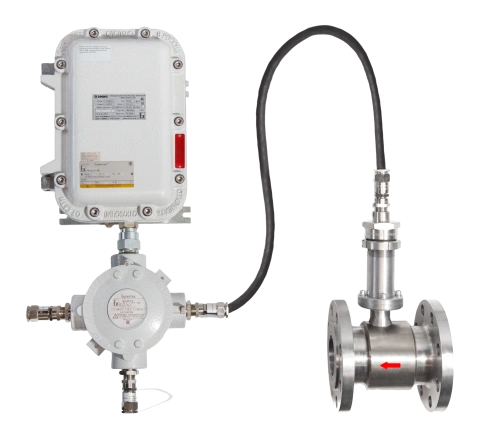

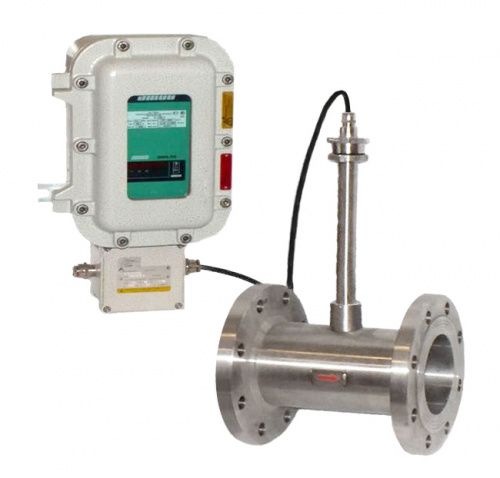

Вихревой расходомер ЭМИС-ВИХРЬ 200. Рудничное исполнение

Применяется в подземных разработках шахт и рудников, в которых существует опасность присутствия рудничного газа или горной пыли.
Премия «100 лучших товаров России» Оригинальное ПО Погрешность + -1% и 5% для газовых сред Широкий диапазон измерений

Узнать цену Опросный лист

      Задать вопрос

  • Описание продукции
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
Описание продукции

Скачать опросный лист

Газовые счетчики для шахт

Взрывозащищенные счетчики применяются в шахтах и рудниках, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли.

Счетчики для шахт применяют для учета расхода воздуха, природного газа, азота, углекислого газа, водорода, пара, неэлектропроводных загрязненных и агрессивных жидкостей. Рудничные расходомеры точны, надежны и отличаются простотой в обслуживании.

Конструктивными особенностями счетчика для шахт являются:

  • взрывозащищенный корпус электронного блока
  • взрывозащищенные переходники
  • взрывозащищенные кабельные вводы

Расходомеры используются для коммерческого и технологического учета:

  • -насыщенного и перегретого пара
  • -сжатого воздуха
  • -природного и других газов
  • -воды
  • -водных растворов
  • -загрязненных жидкостей
  • -смесей жидкостей

Для заказа продукции Вы можете позвонить по телефону: +7 (351) 729-99-12 или заполнить опросный лист онлайн с описанием технологического процесса. Специалисты компании после получения запроса предоставят вам подробное технико-коммерческое предложение.

Документация и ПО
Обязательная документация
  • Руководство по эксплуатации ЭМИС-ВИХРЬ 200

    RU
  • Паспорт преобразователь расхода вихревой «ЭМИС-ВИХРЬ 200»

    RU
  • Методика поверки. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 200 ППД, ЭМИС-ВИХРЬ 205

    RU
Дополнительная документация
  • Электрическая схема подключения с вычислителем УВП-280. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205

    RU
  • Электрическая схема подключения с вычислителем ТЭКОН 19-05, 19-06. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205

    RU
Программное обеспечение

Для получения бесплатного программного обеспечения «ЭМИС-Интегратор» заполните данную форму. На указанную вами почту придёт письмо с ссылкой для скачивания.

Нажимая на кнопку "Отправить" я подтверждаю, что ознакомлен и согласен с условиями
Политики по обработке персональных данных.

Технические характеристики
Характеристика Значение
Измеряемая среда
  • жидкость
  • газ
Погрешность до ±0,5% при измерении расхода жидкостей
до ±1% при измерении расхода газа и пара
Типоразмеры от 15 до 300 мм
Присоединение к трубопроводу
  • фланцевое
  • фланцевое со встроенными переходами
  • сэндвич
Давление измеряемой среды до 25 МПа
Температура измеряемой среды от -60°С до +460°С*
    Выходные сигналы
    • аналоговый токовый 4-20 мА + наложение HART (опция)
    • импульсный
    • дискретный - режимы "реле расхода" и "дозатор"
    • частотный до 10000 Гц
    • цифровой Modbus RTU с интерфейсом RS-485 и USB
    Взрывозащита
    • 1ExibIIB(T1-T6)Х**
    • 1ExibIIC(T1-T6)Х**
    • 1ExiaIIB(T1-T6)Х**
    • 1ExiaIIC(T1-T6)Х**
    • 1ExdIIC(T1-T6)X
    • PB ExdI X
    • PB ExdibI X**
    • PO ExiaI**

    Температура окружающей среды от 0°С до +70°С***
    Пылевлагозащита IP67
    Интервал между поверками
    4 года
    *

    -40°С...+460°С - стандартное исполнение
    -60°С...+460°С - спец. исполнение

    **

    кроме специального исполнения электронного преобразователя

    Сертификаты
    Обязательные сертификаты
    • Свидетельство СИ. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205, ЭМИС-ВИХРЬ ППД

      RU KZ BY
    • Сертификат соответствия ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах". ЭМИС-ВИХРЬ

      RU
    Дополнительные сертификаты
    • Заключение о возможности использования вихревых расходомеров для измерения объемного расхода газообразного кислорода. ЭМИС-ВИХРЬ 200

      RU
    • Разрешение на применение МЧС. Казахстан

      KZ
    • Сертификат соответствия уровня полноты безопасности SIL2

      RU
    • Свидетельство о государственной регистрации программы для ЭВМ

      RU
    • ТР ТС 010/2011 "О безопасности машин и оборудования"

      RU
    • Разрешение на применение в пищевой промышленности. ЭМИС-ВИХРЬ 200

      RU
    • Декларация о соответствии "Электромагнитная совместимость технических средств"

      RU
    • Сертификат соответствия сейсмостойкости

      RU
    • Сертификат соответствия таможенного союза "О безопасности оборудования, работающего под избыточным давлением"

      RU
    • Декларация о соответствии "О безопасности оборудования, работающего под избыточным давлением"

      RU
    • Сертификат соответствия ГОСТ Р 53679-2009, ГОСТ Р 53678-2009

      RU
    • Сертификат виброустойчивости. ЭМИС-ВИХРЬ 200

      RU
    • Сертификат ТР ТС 012/2011 на ЭМИС-ВИХРЬ 200

      RU
    • Сертификат. HART

      RU
    Преимущества

    Конструкция вихревого рудничного исполнения оснащена:

    • Взрывозащищенным переходником
    • Взрывозащищенными кабельными вводами
    • Взрывозащищенным корпусом электронного блока

    Новая цифровая электроника обеспечивает высокую метрологическую устойчивость к помехам по средствам обработки и фильтрации сигнала.

    Высокая стабильность измерения расхода исключает периодическую перекалибровку вихревых расходомеров ЭМИС-ВИХРЬ 200.

    Расходомеры рудничного исполнения обладают возможностью удаленной передачи данных, настройки, поверки и диагностики через Modbus RTU по интерфейсам RS-485 и USB.

    Комплектация

    Комплект монтажных частей ЭМИС-ВИХРЬ 200.КМЧ
    ответные фланцы, прокладки, болты, гайки, шайбы для установки

    Монтажная технологическая вставка ЭМИС-ВИХРЬ 200.ВТ
    для обеспечения удобства и безопасности при монтаже вихревых расходомеров ЭМИС-ВИХРЬ 200

    Струевыпрямитель ЭМИС-ВЕКТА 1200
    устройства подготовки потока сокращают требования к обеспечению длины прямых участков трубопровода в месте установки ЭМИС-ВИХРЬ 200

    Блоки питания серии ЭМИС-БРИЗ
    для питания вихревого расходомера

    Комплект кабелей
    для подключения расходомера ЭМИС-ВИХРЬ 200



    Повышение функциональности

    Фильтр жидкости ЭМИС-ВЕКТА 1210
    повышение срока службы прибора и обеспечение качества работы преобразователя путем очистки жидкостей от примесей твердых частиц, пыли, ржавчины

    Газоотделитель ЭМИС-ВЕКТА 1211
    для удаления паров и газовых включений из жидкостей в целях повышения точности измерений расхода

    Преобразователь интерфейса RS-232/RS-485/USB ЭМИС-СИСТЕМА 750
    для подключения вихревого расходомера к компьютеру и другим цифровым устройствам




    Обслуживание

    Комплект для имитационной поверки ЭМИС-ВИХРЬ 200.КИП
    осуществляет подачу на тестовый вход расходомера, имитирующего сигнала расхода с сенсора и производится контроль параметров этого сигнала на частотомере

    Сменный сенсор расходомера ЭМИС-ВИХРЬ 200
    конструкция вихревого расходомера ЭМИС-ВИХРЬ 200 позволяет производить замену вышедшего из строя сенсора

    Платы обработки сигнала расходомера ЭМИС-ВИХРЬ 200
    универсальны и могут настраиваться под любую модификацию сенсоров вихревых расходомеров ЭМИС-ВИХРЬ 200
